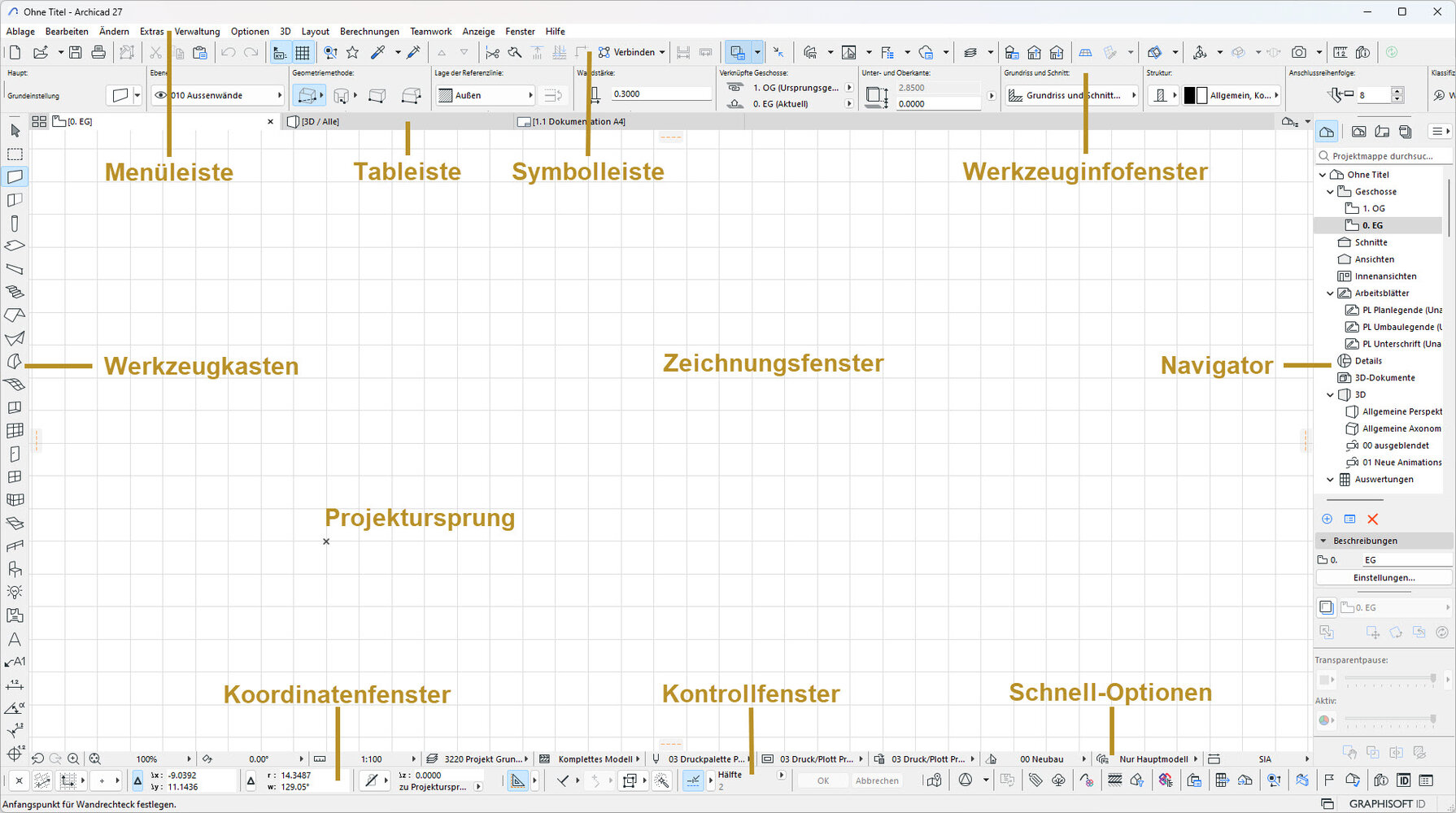

ArchiCAD kennenlernen

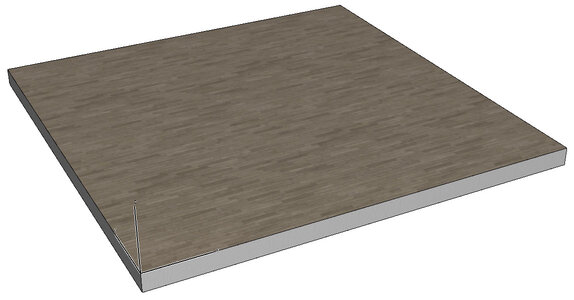

Mit dem Decken-Werkzeug werden Sie die quadratische Fundamentplatte zeichnen.

Vorgehen:

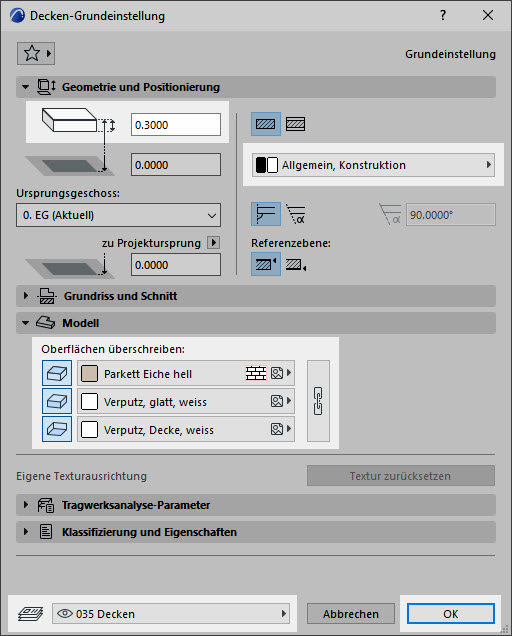

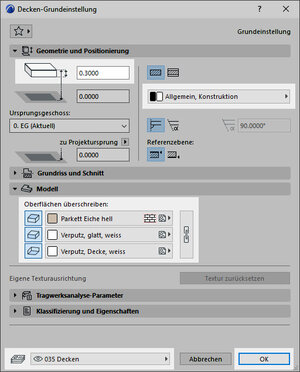

• Mit einem Doppelklick auf das Decken-Werkzeug im Werkzeugkasten öffnen sich die Decken-Einstellungen.

• Kontrollieren Sie im Decken-Werkzeug folgende Einstellungen:
  • Deckenstärke: 0.30 m
  • Baustoff: Allgemein, Konstruktion
  • Oberflächen: Parkett Eiche hell, Verputz, glatt, weiss und Verputz, Decke, weiss
• Bestätigen Sie mit OK.

• Wählen Sie die Geometriemethode Rechteck im Werkzeuginfofenster.

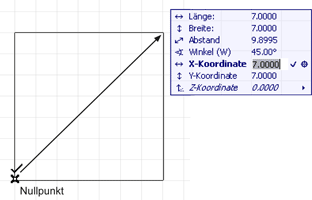

• Setzen Sie den Cursor auf den Projektursprung (Nullpunkt).
  Der Cursor wird zu einem Haken.

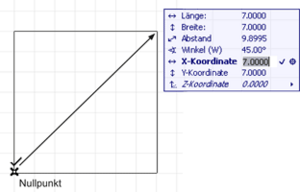

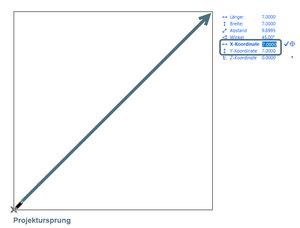

• Mit einem Klick auf den Projektursprung starten Sie das Modellieren der Decke und können mit der Maus das Rechteck diagonal aufziehen.
• Lassen Sie die Maus los und drücken Sie auf der Tastatur die X-Taste und tragen Sie den Wert 7.00 ein.
• Drücken Sie die Y-Taste, um ebenfalls den Wert 7.00 einzugeben.
• Bestätigen Sie mit der Enter-Taste.

• Zur Kontrolle kann der Cursor auf die obere rechte Ecke bewegt werden (Haken). Im Koordinatenfenster sollten die Werte 7.00 / 7.00 stehen.

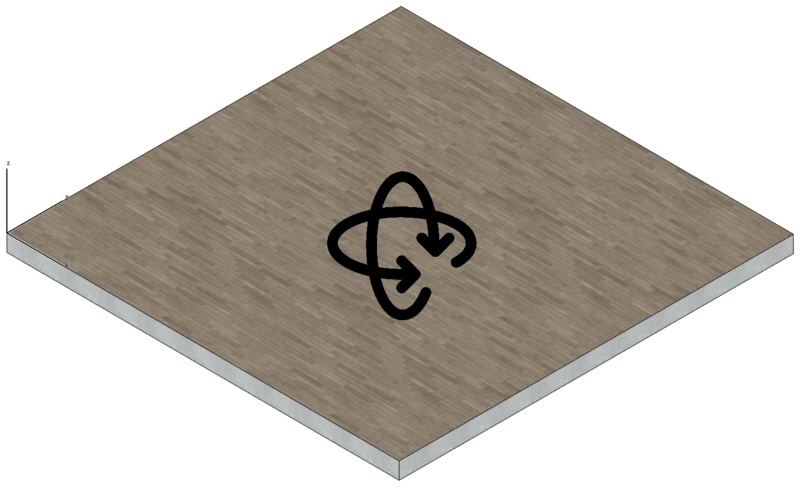

Vorgehen:

• Aktivieren Sie unten links mit einem Klick den Orbit.
• Klicken Sie und halten Sie die Maustaste gedrückt.
• Wenn Sie die Maus zusätzlich bewegen können Sie das Modell nach rechts, links, oben oder unten bewegen und so von allen Seiten betrachten.

• Im Menü Bearbeiten können Sie Arbeitsschritte widerrufen und wiederausführen.
• Um einen Konstruktions-Vorgang abzubrechen, verwenden Sie die ESC-Taste.

Unten in der Navigationsleiste können Sie zoomen, den Bildschirm optimieren und den Massstab einstellen...

Vorgehen:

• Mit der Lupe oder durch Drehen des Mausrads können Sie vergrössern bzw. verkleinern.
• Optimieren Sie mit Klick auf das entsprechende Symbol oder mit der Taste 0.

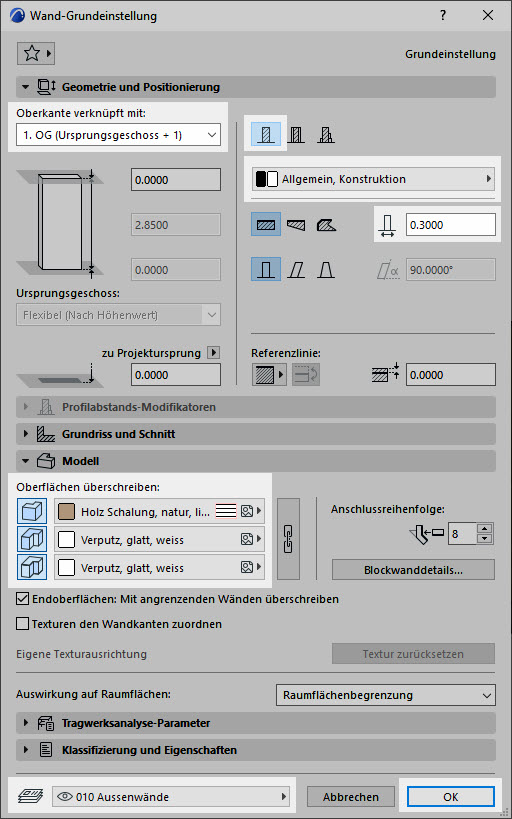

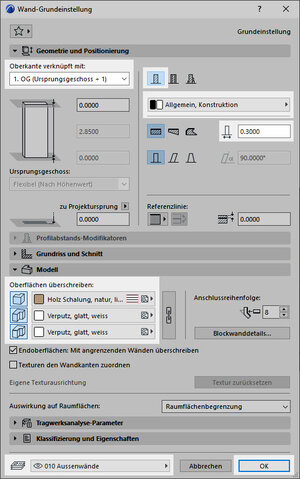

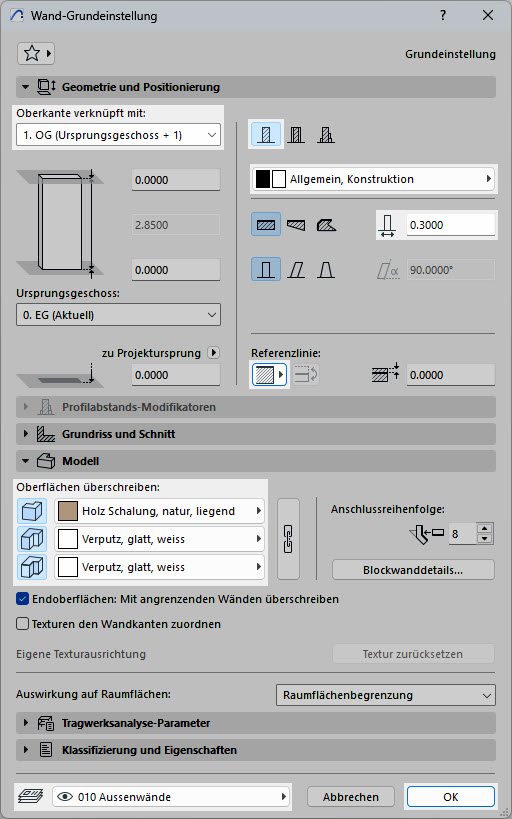

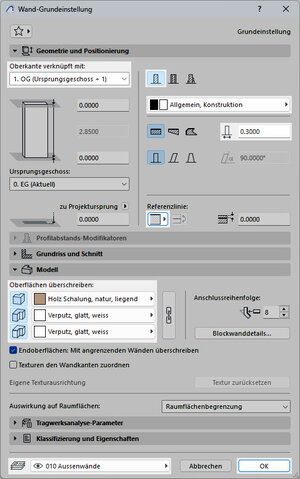

Definieren Sie dazu, die Grundeinstellungen des Wand-Werkzeugs.

Vorgehen:

• Wand-Werkzeug doppelklicken
• Wand-Grundeinstellungen:
  • Wandoberkante verknüpft mit 1. OG
  • Struktur: Standard
  • Baustoff: Allgemein, Konstruktion
  • Wanddicke:   0.30
  • Referenzlinie: Aussen
  • Oberflächen: Holz Schalung, natur, liegend und Verputz, glatt, weiss (Verkettung darf nicht aktiv sein)
    • Sie können bei der Oberfläche die Suchfunktion nutzen
  • Ebene 010 Aussenwände

• Bestätigen Sie mit OK bestätigen

• Wählen Sie im Kontrollfenster den Zauberstab aus.
  • Als Alternative können Sie mit der gedrückten Leertaste den Zauberstab aufrufen.

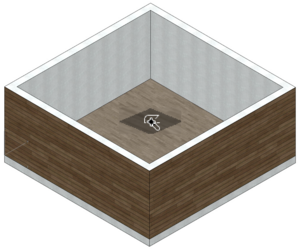

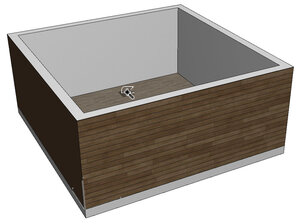

• Klicken Sie mit dem Zauberstabcursor auf die Decke, so dass 4 Wände erstellt werden.

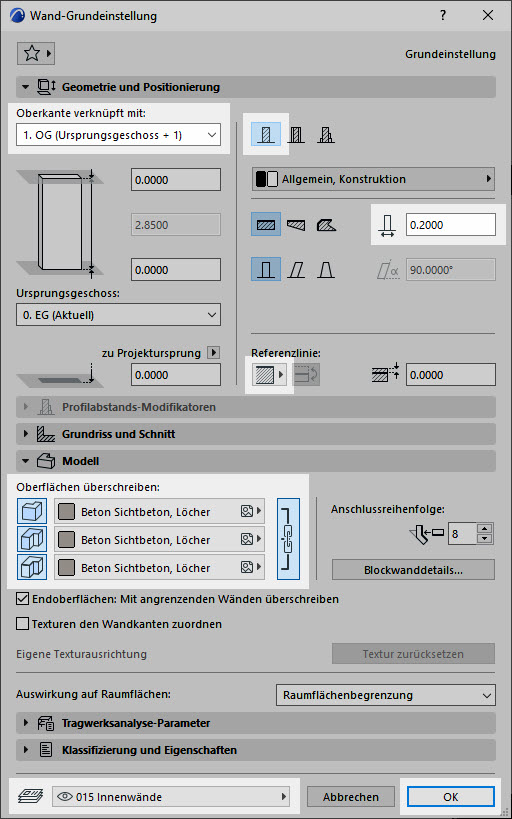

Vorgehen:

• Wand-Werkzeug mit Doppelklick öffnen.
• Wand-Einstellungen wie abgebildet vornehmen:
  • Wandoberkante: Verknüpft mit 1. OG
  • Struktur: Standard
  • Baustoff: Allgemein, Konstruktion
  • Wanddicke :  0.20
  • Referenzlinie: Aussen
  • Oberflächen: Beton, Sichtbeton Löcher
    (mit Klammer Materialien zusammenfassen)
  • Ebenen:   015 Innenwände

• Bestätigen Sie mit OK.

Ebenen sind CAD-spezifische Organisationsmöglichkeiten für alle Elemente. Ebenen können bei Bedarf ausgeblendet und / oder geschützt werden.

• Wählen Sie die Geometriemethode Einfache Wand im Werkzeuginfofenster.
  • Wenn Sie die Maustaste auf Geometriemethode gedrückt halten, dann erscheinen zusätzliche Möglichkeiten.

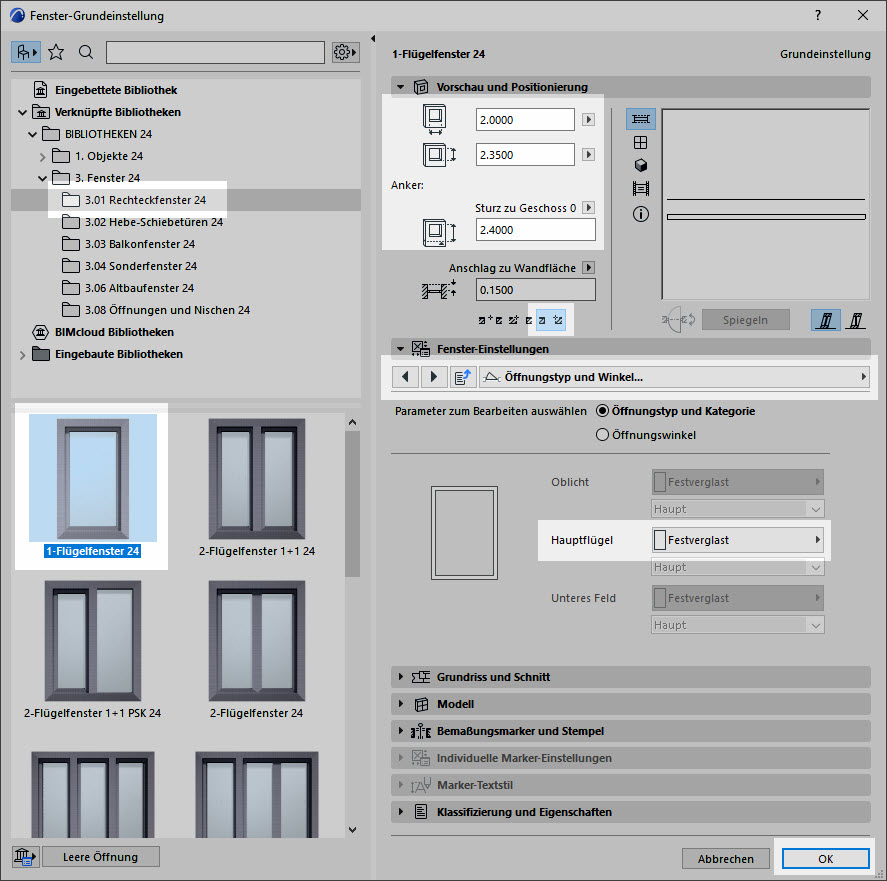

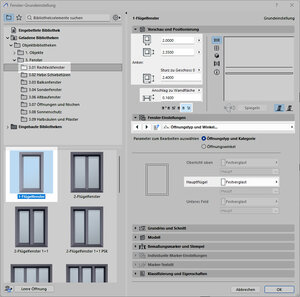

Nach einem Doppelklick auf das Fenster-Werkzeug können Sie einen Fenstertyp aus der ArchiCAD-Bibliothek wählen und die Parameter individuell einstellen...

Vorgehen:

• Fenster-Werkzeug mit Doppelklick öffnen.
  • Ordner Rechteckfenster auswählen
  • Fenstertyp: 1-Flügelfenster
  • Dimensionen:
    • Fensterbreite:   2.00
    • Fensterhöhe:   2.35
  • Anker: Sturz zu Geschoss 0:   2.40
  • Anschlag: 0.16
  • Ankerpunkt: Seite 2
  • Register Fenster Einstellungen:
    • Öffnungstyp und Winkel: Festverglast

• Bestätigen Sie die Einstellungen mit OK.

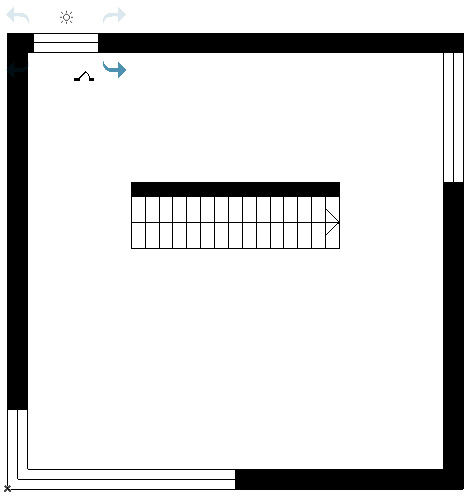

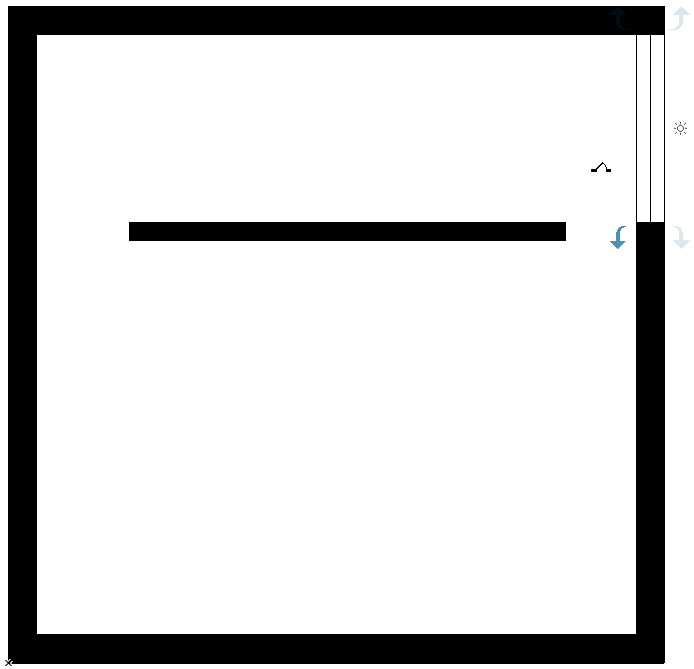

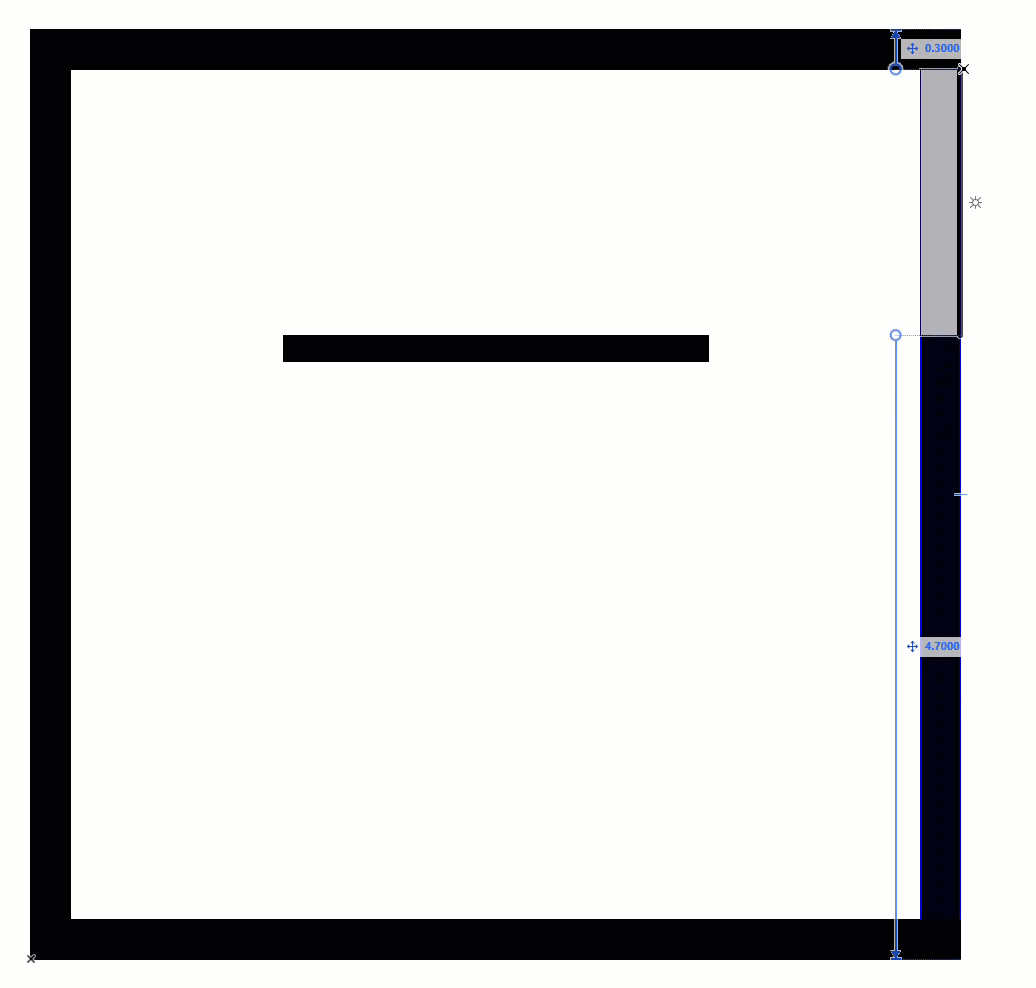

• Klicken Sie 30 cm unterhalb der oberen rechten Gebäudeecke auf der Aussenseite der Wand (Kreuzungspunkt erscheint, das Sonnensymbol muss aussen liegen).

Nach dem ersten Klick erscheinen die Öffnungsrichtungspfeilen.

• Bewegen Sie die Maus nach unten links (Öffnungspfeil blau) und durch Klicken haben Sie das Fenster platziert.

Vorgehen:

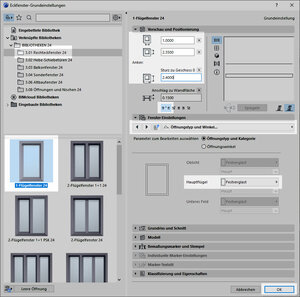

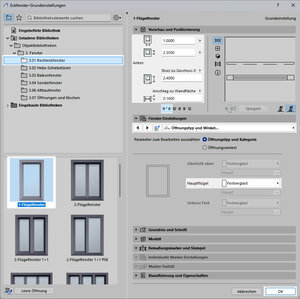

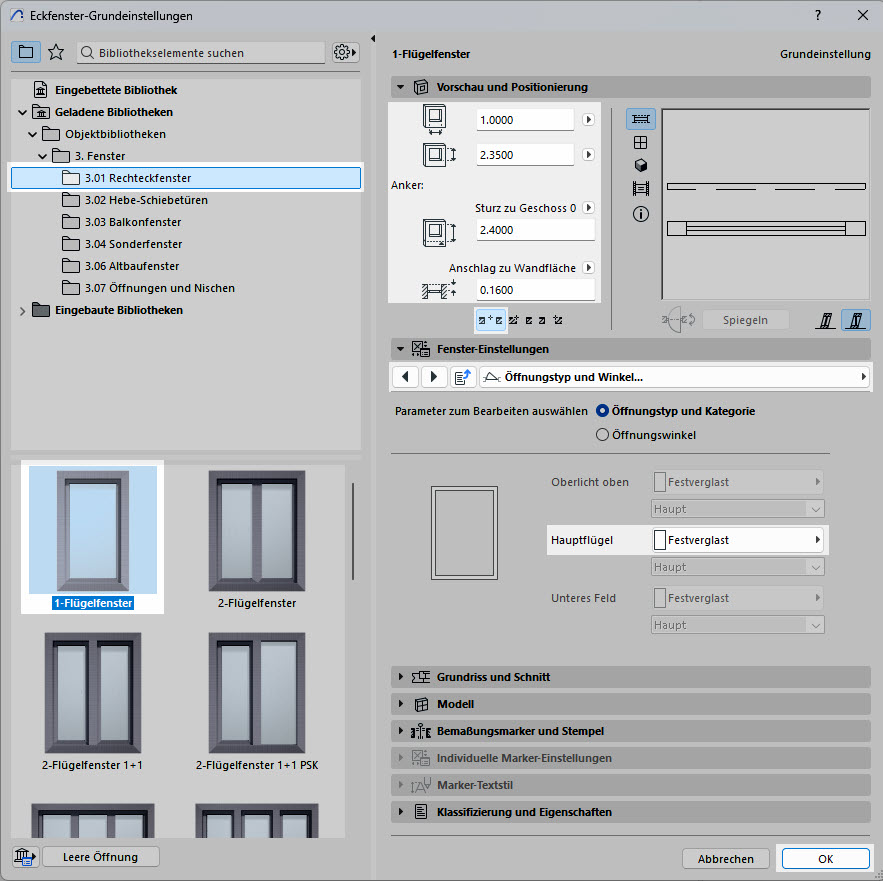

• Eckfenster-Werkzeug doppelklicken.
  • Ordner Rechteckfenster auswählen
  • Fenstertyp: 1-Flügelfenster
  • Dimensionen:
    • Fensterbreite:   1.00
    • Fensterhöhe:   2.35
  • Anker: Sturz zu Geschoss 0:   2.40
  • Anschlag: 0.16
  • Ankerpunkt: Mitte
  • Fenster Einstellungen:
    • Öffnungstyp und Winkel: Festverglast

• Bestätigen Sie die Einstellungen mit OK.

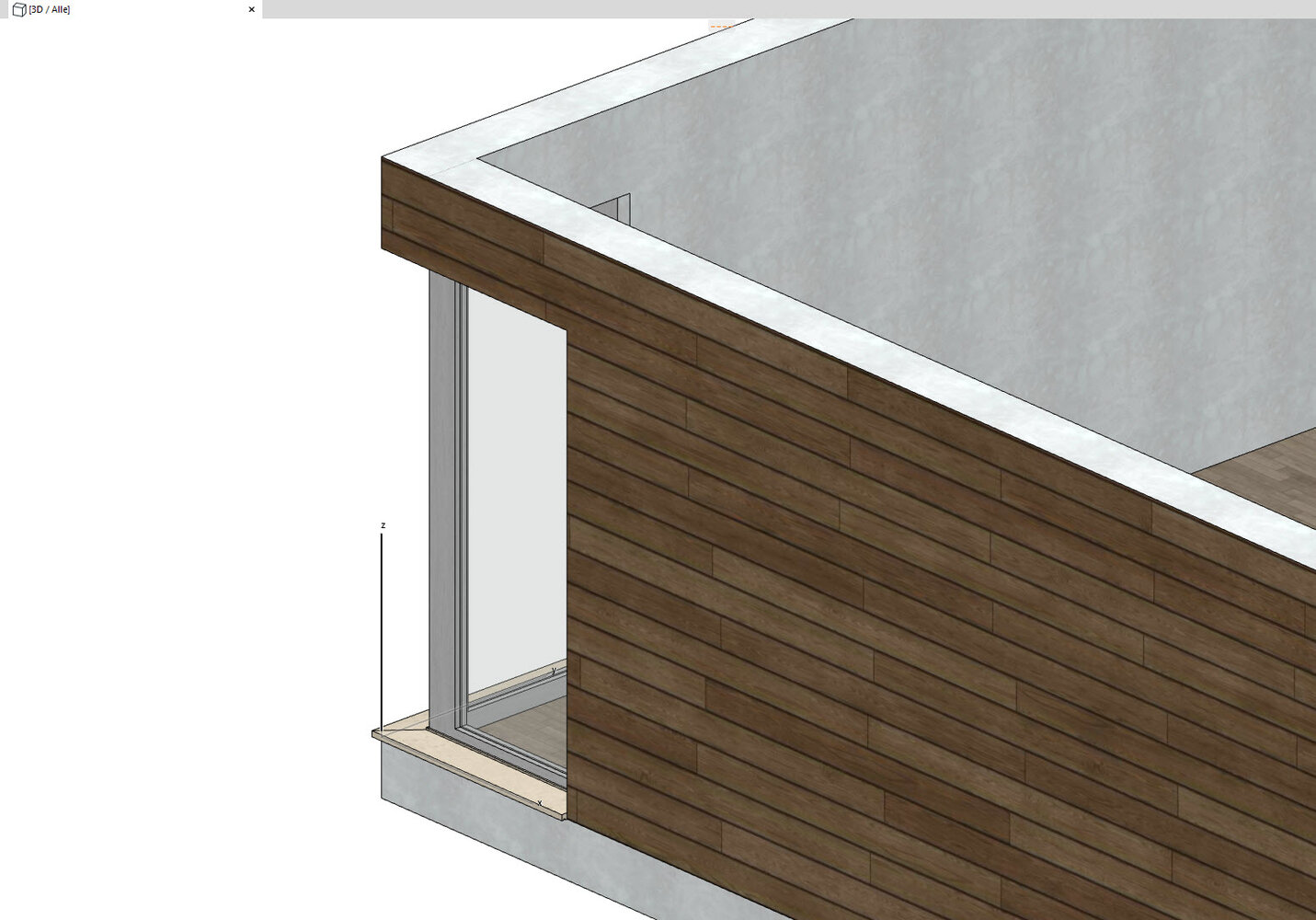

Vorgehen:

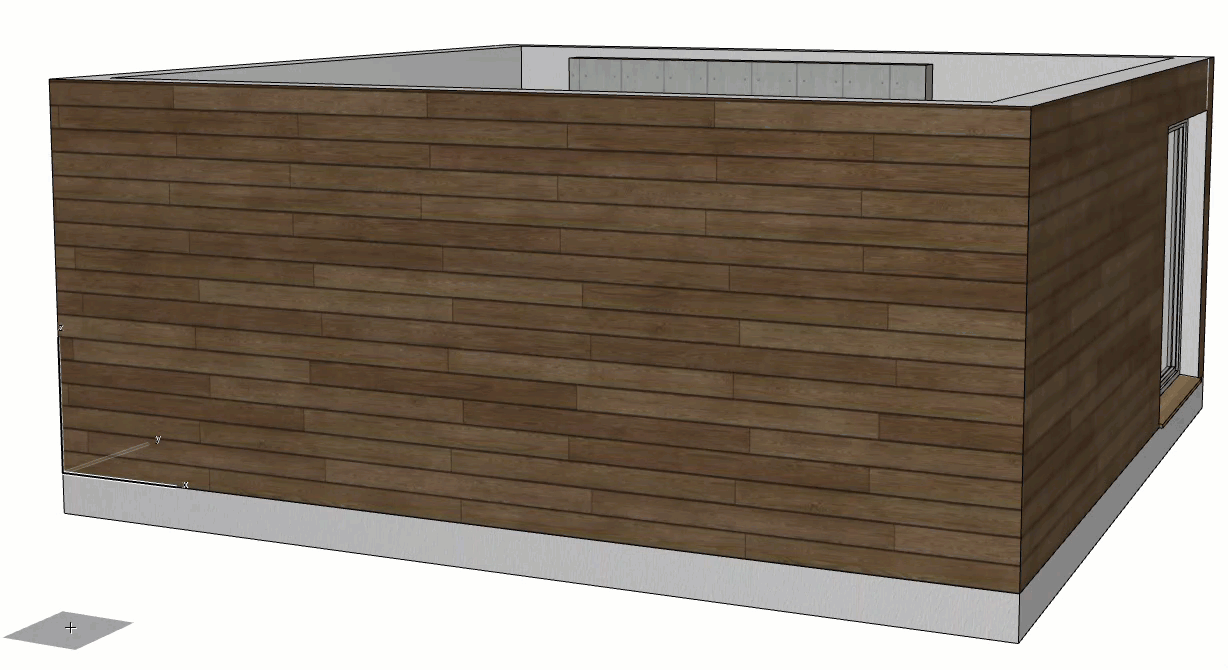

• Klicken Sie in der gewünschten Ecknähe auf die Wand.
• Für die Anschlagsrichtung (blauer Pfeil) können Sie mit dem Cursor in die Innenseite (links oder rechts) fahren.
• Mit Klick wird das Eckfenster platziert.

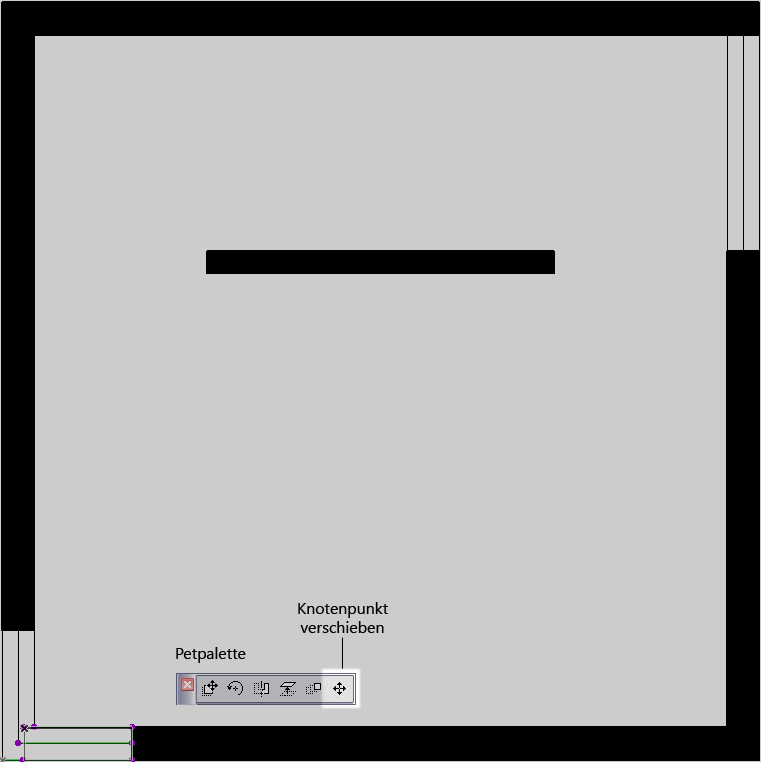

Vorgehen:

• Wechseln Sie zurück in den Grundriss.
• Wählen Sie das Pfeil-Werkzeug aus und klicken Sie auf das Fenster, um es zu aktivieren.
• Klicken Sie auf die rechte untere Fensterecke. Wählen Sie aus der Pet-Palette Knotenpunkt verschieben und kicken Sie auf die Wandmitte.

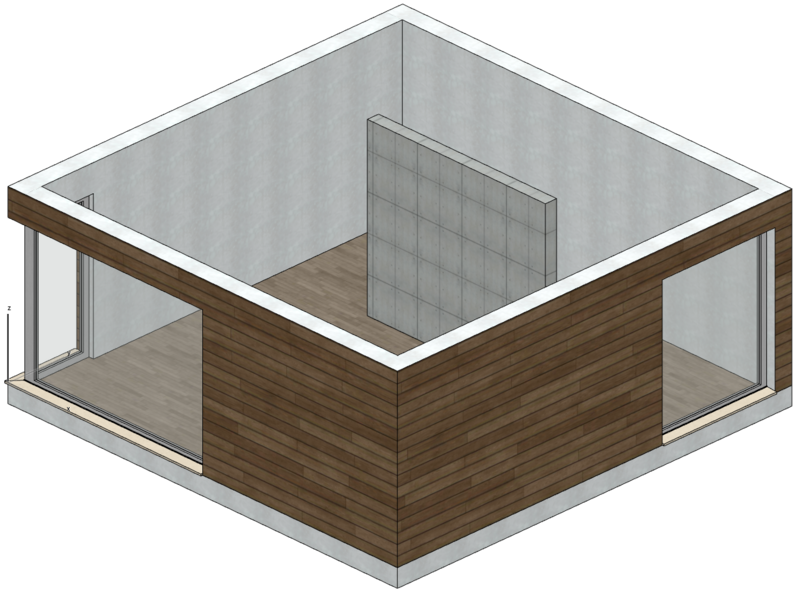

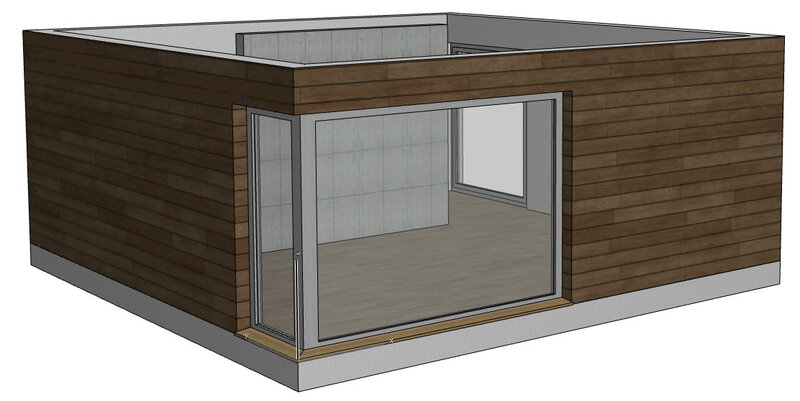

• Kontrollieren Sie das Zwischenergebnis im 3D-Fenster.

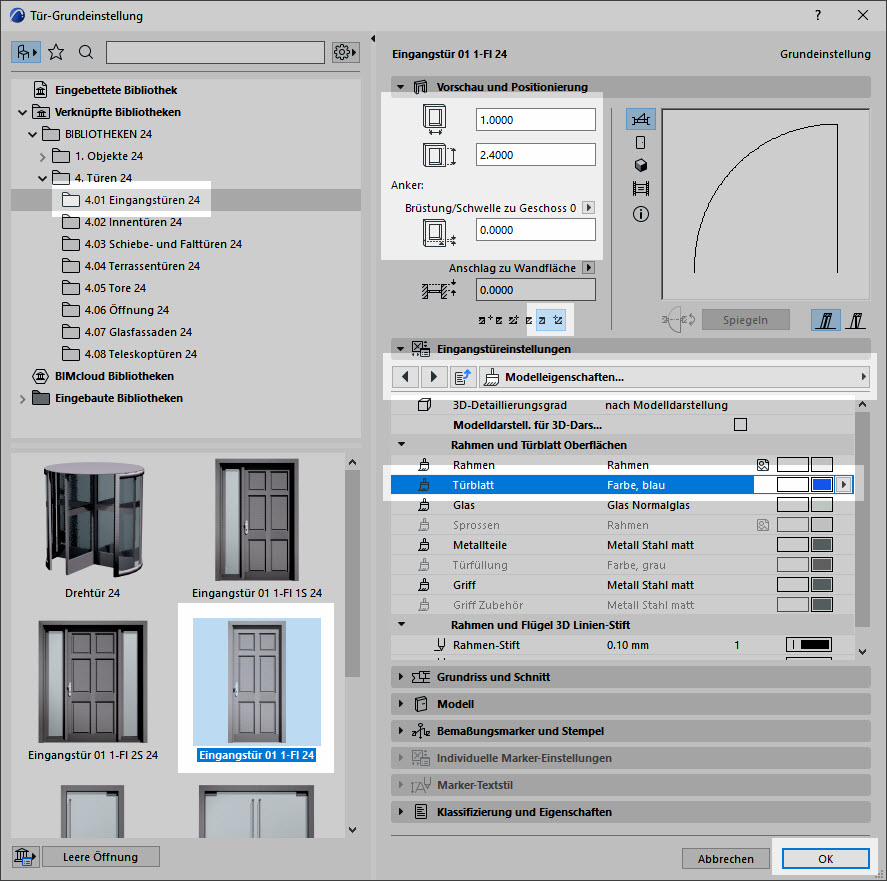

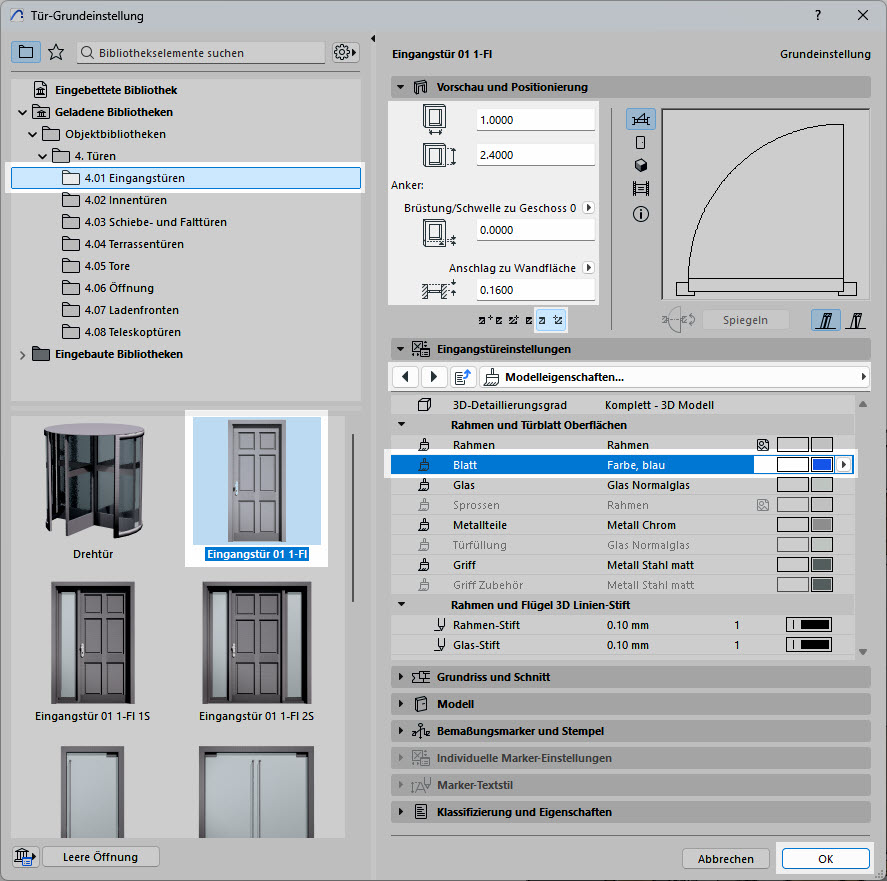

Vorgehen:

• Tür-Werkzeug doppelklicken
  • Ordner:   Eingangstüren
  • Türtyp:   Eingangstür 01 1-FI
  • Vorschau und Positionierung:
    • Türbreite:   1.00
    • Türhöhe:   2.40
  • Anker: Brüstung/Schwelle zu Geschoss 0
    • Brüstungshöhe:   0.00
  • Anschlag:  0.16
  • Ankerpunkt:   Seite 2
  • Mit der Pfeiltaste bis zum Register Modelleigenschaften gehen
    • Türblatt: Farbe blau
• OK-Button

Sie können nun die ausgewählte und eingestellte Türe in die Wand einsetzen. Türen können gleich wie Fenster nur in Kombination mit einer Wand verwendet werden.

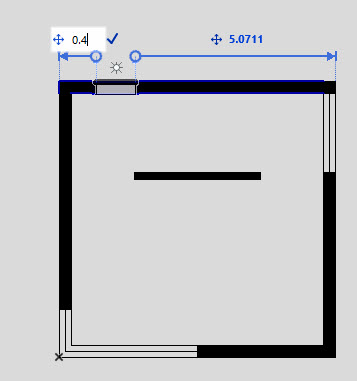

Vorgehen:

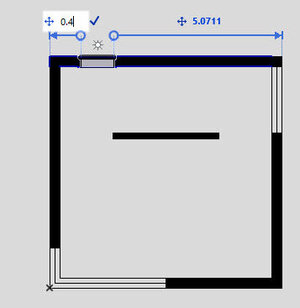

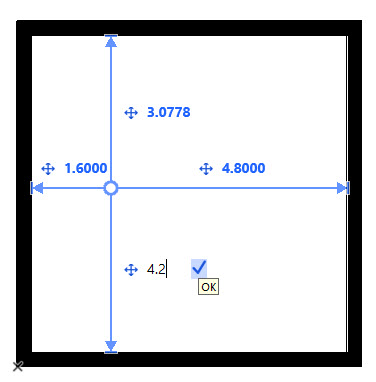

• Legen Sie den Cursor auf die obere Wand ohne zu klicken. Die Abstandshilfen erscheinen.
• Mit Tab-Taste können Sie das linke Abstandsmass auswählen und über die Tastatur 0.40 eingeben und mit Enter bestätigen.

Es erscheint die Sonne mit den Öffnungsrichtungspfeilen.

• Bewegen Sie die Maus nach unten links (Öffnungspfeil blau).
• Durch Klicken wird die Türe platziert.

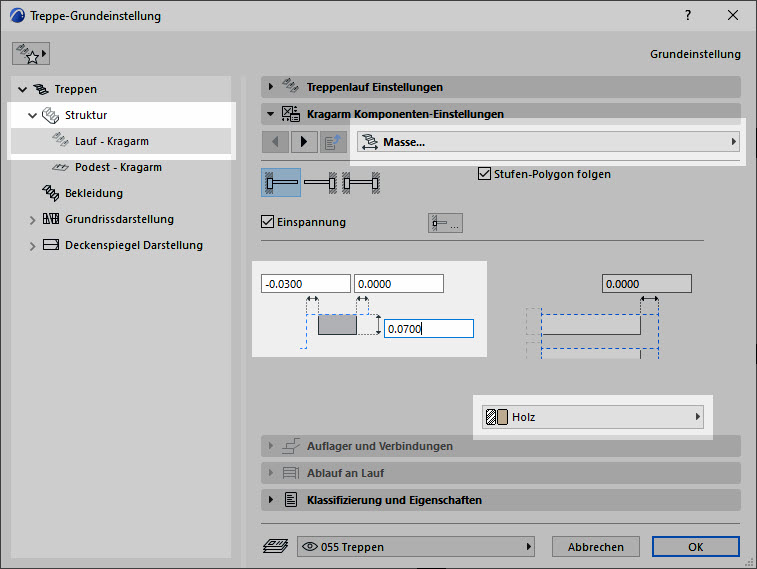

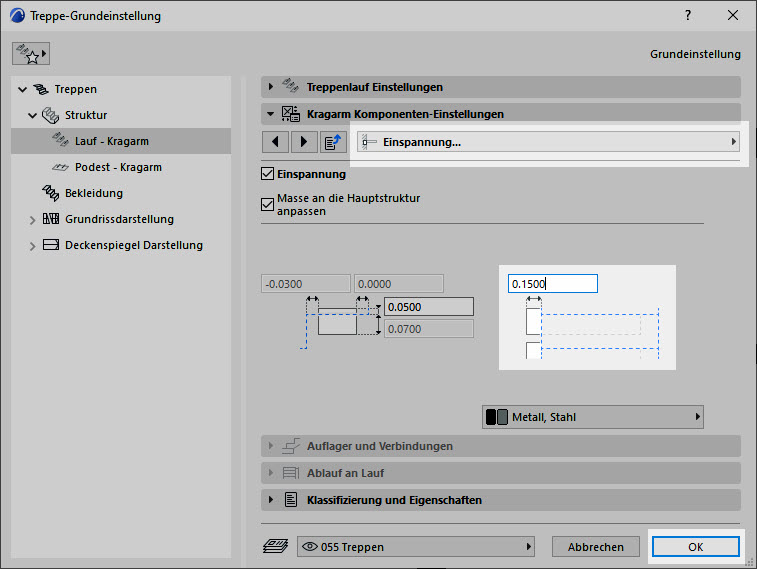

Vorgehen:

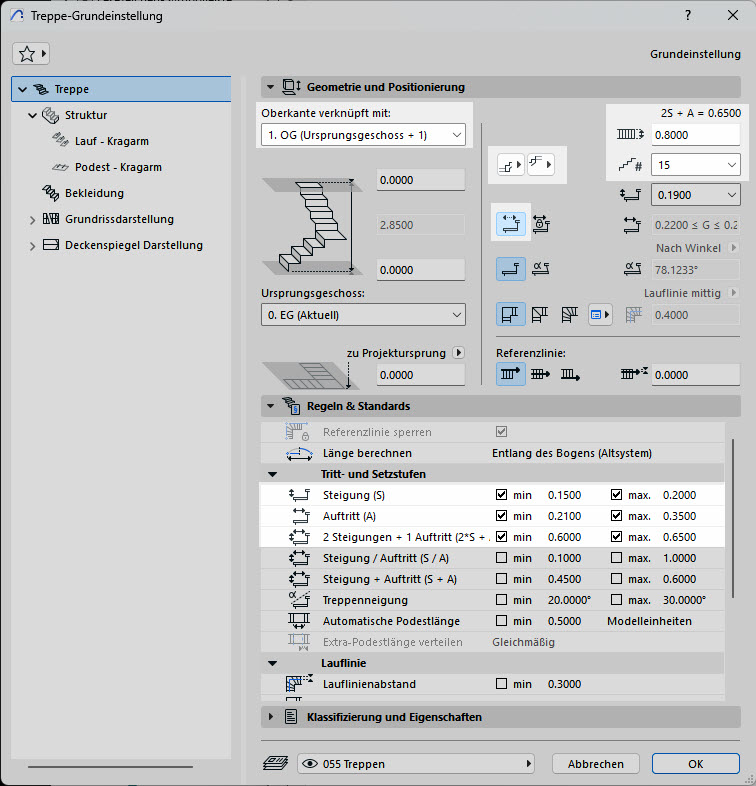

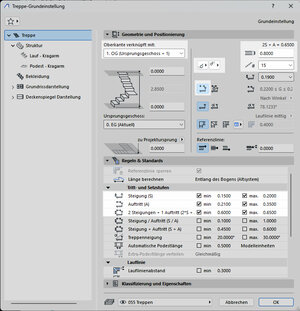

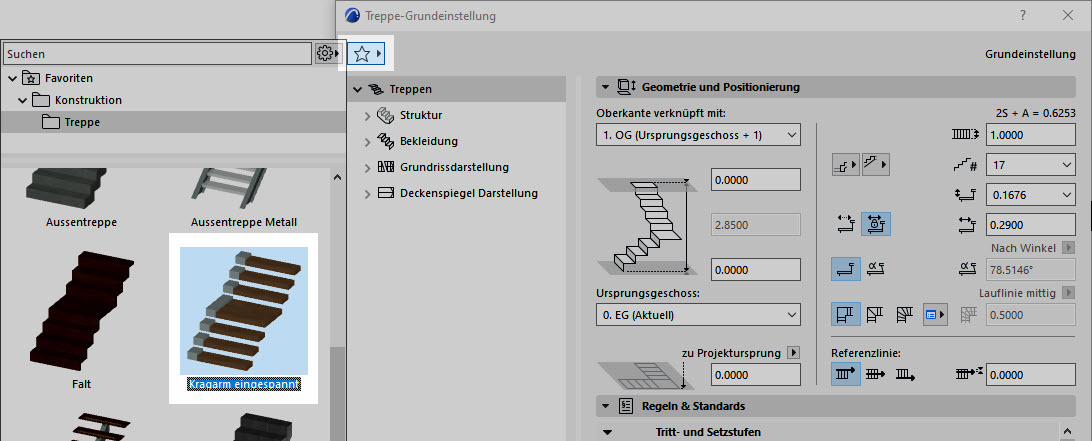

• Öffnen Sie das Treppen-Werkzeug mit einem Doppelklick.

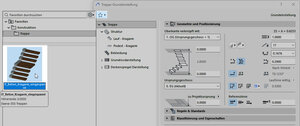

• Wählen Sie oben links die Favoriten aus und machen Sie einen Doppelklick auf IT_Beton_Kragarm_eingespannt.

• Geometrie-Einstellungen:

  • Verknüpfen Sie die Treppe mit dem Geschoss darüber.
  • Wählen Sie Abschluss mit Setzstufe.
  • Prüfen Sie, dass die Auftrittstiefe Flexibel ist.
• Definieren Sie dann die Regeln:
  • Steigung min. 0.15 und max. 0.20
  • Auftritt min. 0.21 und max. 0.24
  • 2S+A min. 0.60 und max. 0.65
  • Geben Sie die Laufbreite ein: 0.80
  • Geben Sie die Stufenanzahl ein: 15

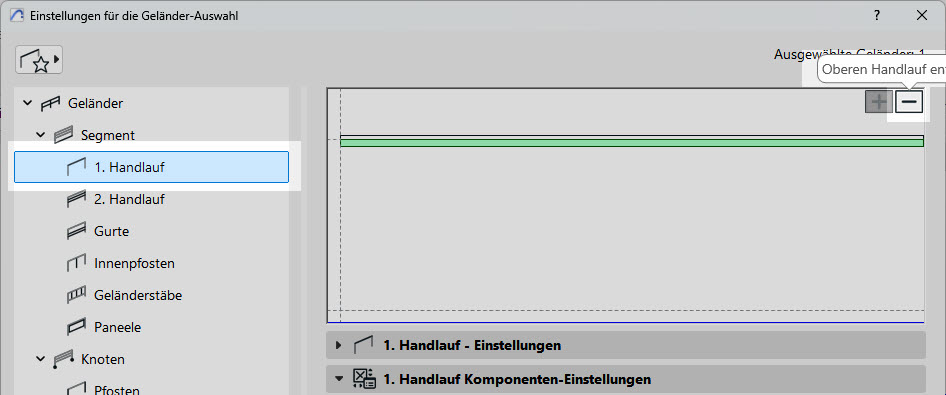

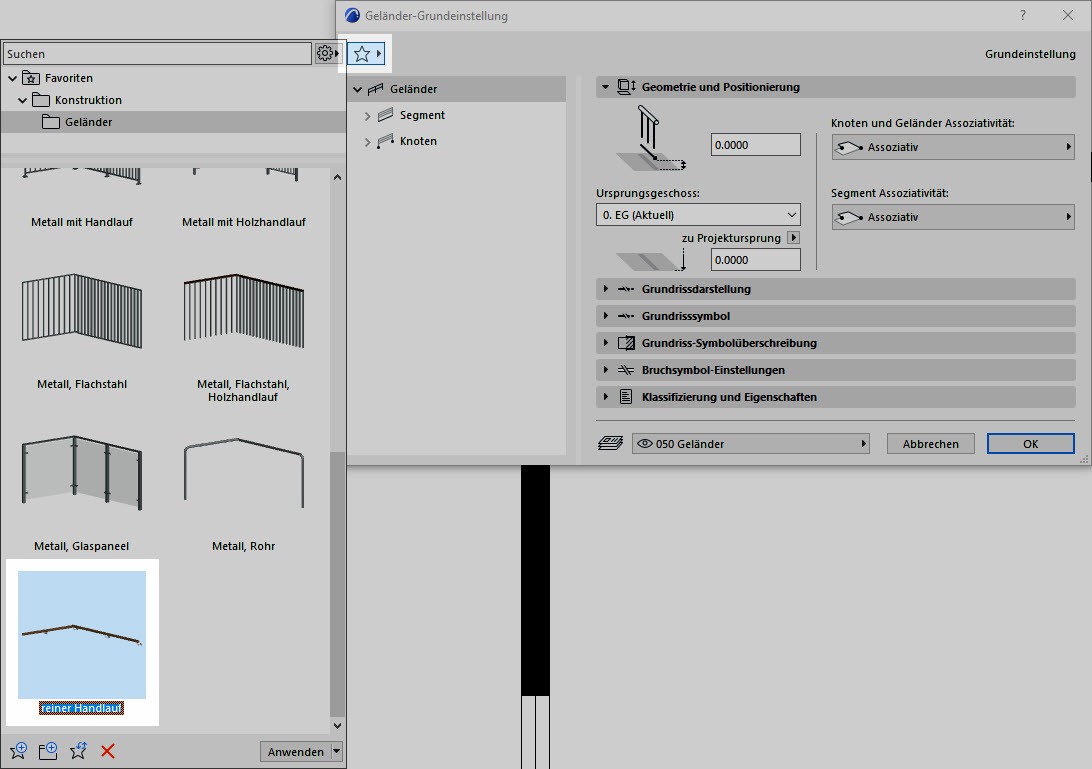

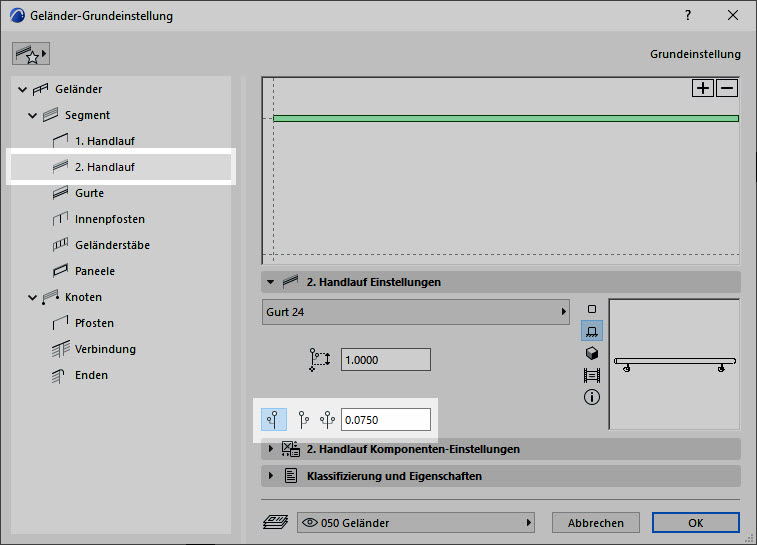

Um das Geländer automatisch mit der Treppe zu verknüpfen:

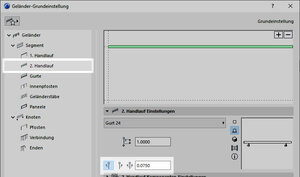

• Öffnen Sie die Geländer-Einstellungen.

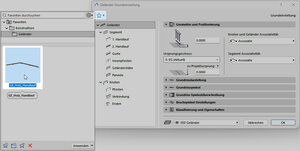

• Wählen Sie den Favorit GE_Holz_Handlauf (Ordner Konstruktion / Geländer)

• Wählen Sie im Menü Segment / 2. Handlauf.

• Klicken Sie auf das linke Symbol, dass der Handlauf an der linken Seite montiert werden soll.

• Überprüfen Sie, dass der Wert 0.075 definiert wurde.

• Bestätigen Sie die Einstellungen mit OK.

• Wählen Sie wieder das Treppen-Werkzeug und aktivieren Sie im Infofenster das Geländer an der linken Seite.

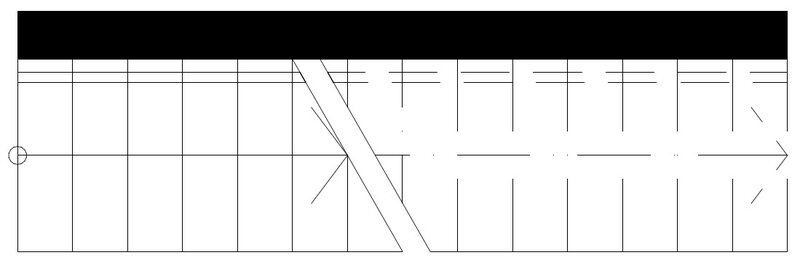

Zeichnen Sie die Treppe im Grundriss an der Wand auf:

• Definieren Sie den Startpunkt links und setzen Sie die Treppe rechts mit einem Klick auf dem Wandende ab.

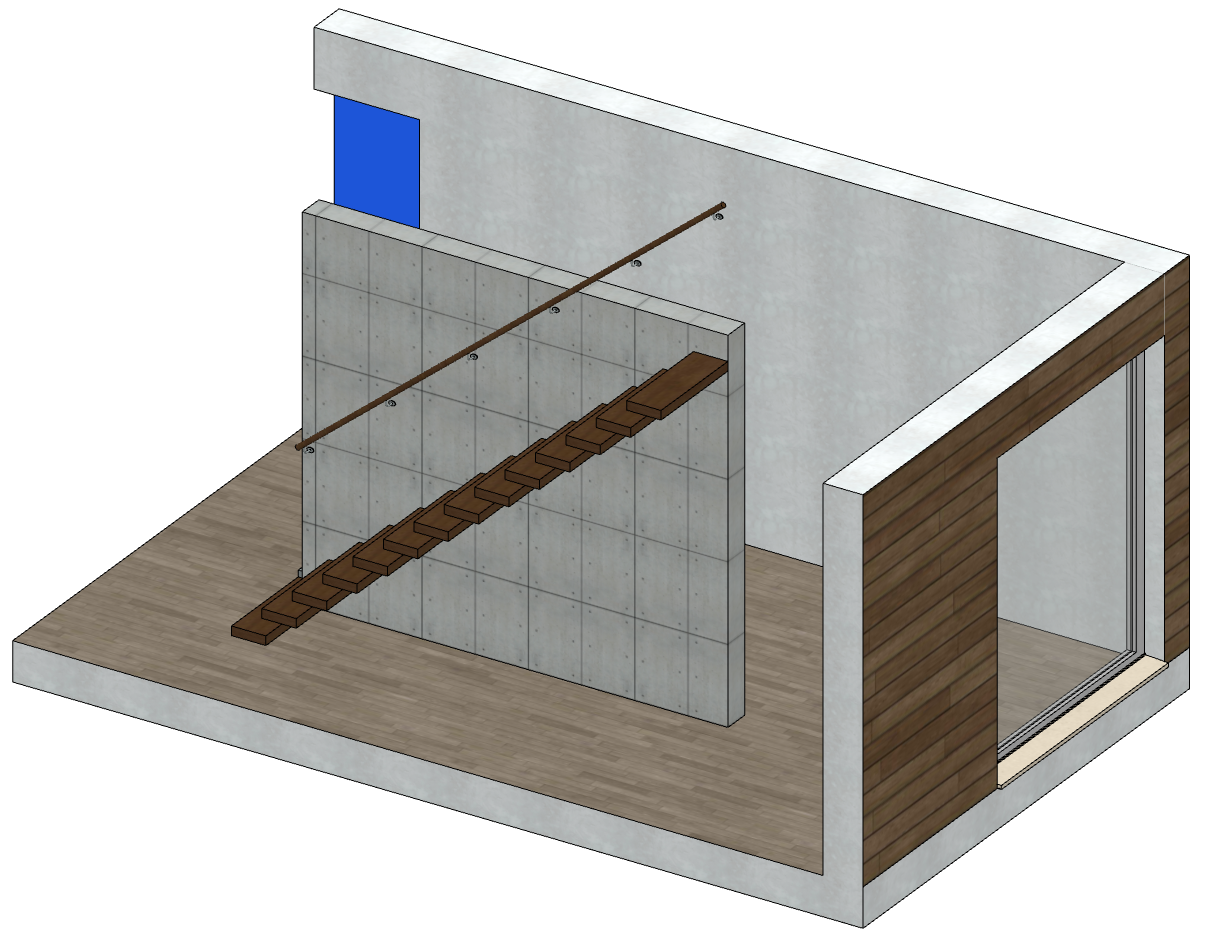

Vorgehen:

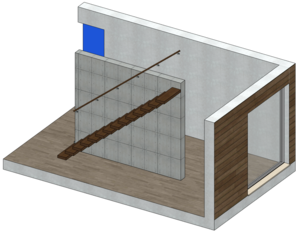

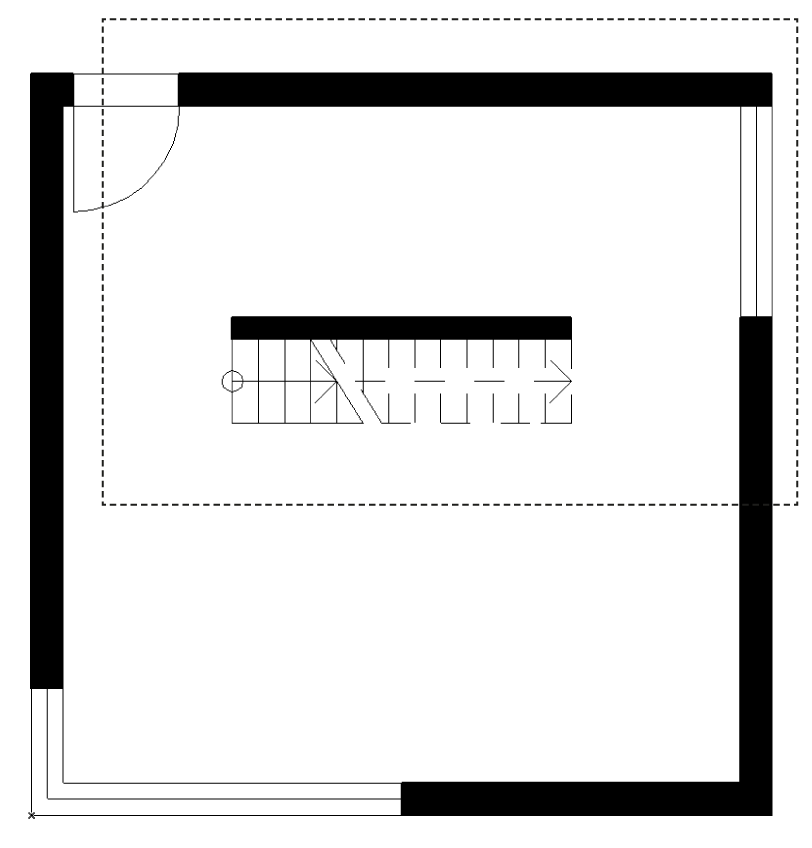

• Wählen Sie im Werkzeugkasten das Markierungsrahmen-Werkzeug aus.
• Ziehen Sie den Markierungsrahmen im Grundriss wie nebenan abgebildet mit einem Startklick und Endklick auf.

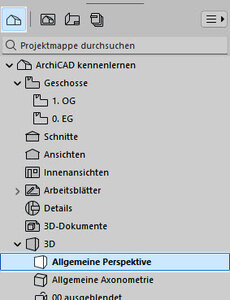

• Anschliessend können Sie ins 3D-Fenster wechseln: Menü 3D / Auswahl/Markierungsrahmen in 3D anzeigen (Ctrl+3 / Cmd+3) auswählen.

Vorgehen:

• Wechseln Sie wieder in das Erdgeschoss, indem Sie in der Tableiste auf 0. EG klicken.
• Wählen Sie das Wand-Werkzeug aus (1x anklicken).

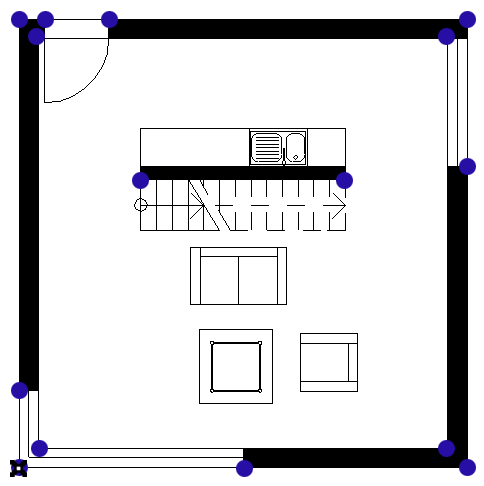

• Menü Bearbeiten / Alle Wände aktivieren.

  Diese Funktion bezieht sich immer auf das ausgewählte Werkzeug, d.h. wenn Sie alle Fenster aktivieren möchten, wechseln Sie auf das Fensterwerkzeug. Anschliessend steht im Menü Bearbeiten / Alle Fenster aktivieren.

• Menü Bearbeiten / Kopieren
• Wechseln Sie anschliessend in das OG…

Falls Ihnen für den Geschosswechsel der Weg über den Navigator zu umständlich ist, können Sie für jeden Befehl auch ein Tastaturkürzel verwenden:

• Ein Geschoss höher:   Ctrl  + 6
• Ein Geschoss tiefer:   Ctrl + 5
  • Für Mac OS: Ctrl = Cmd-Taste

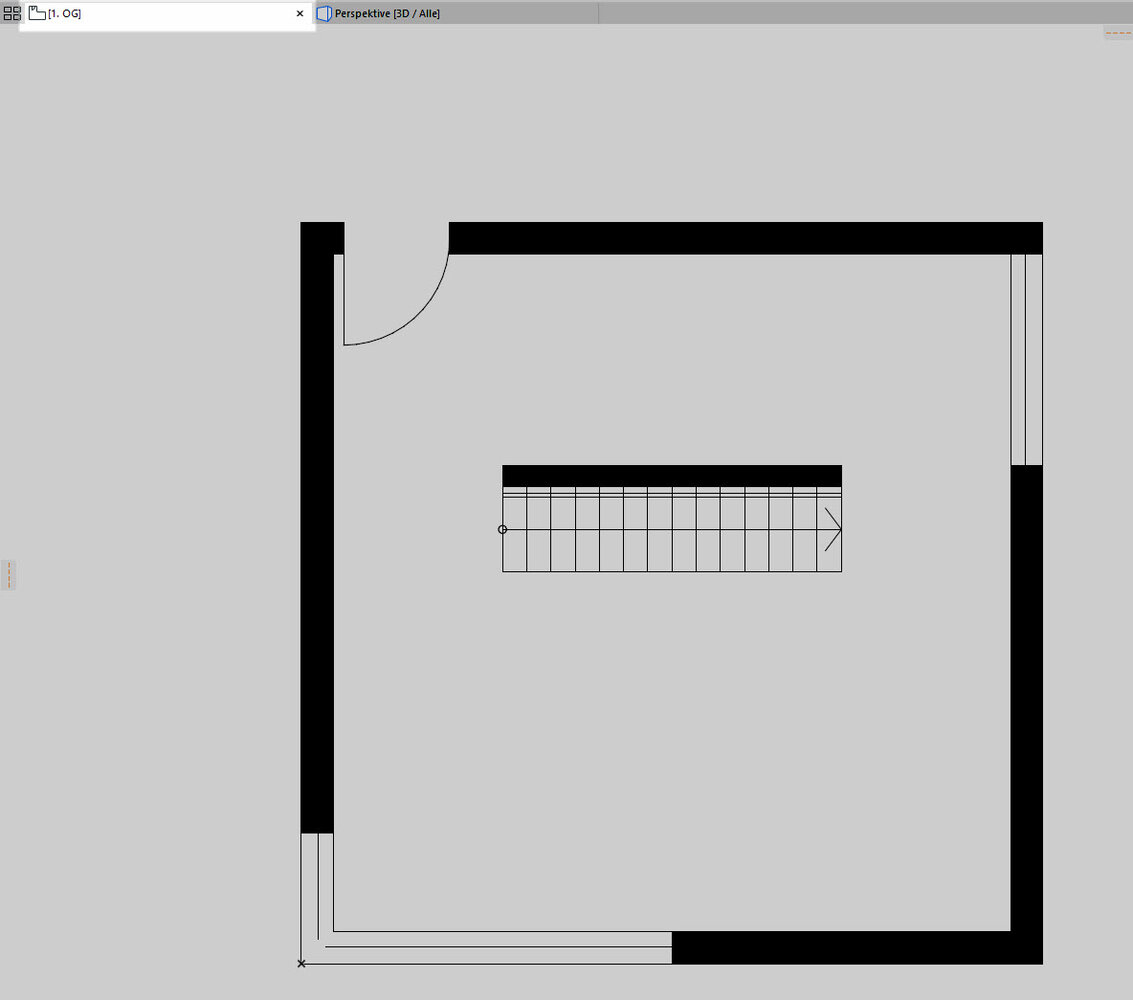

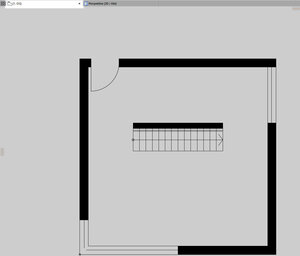

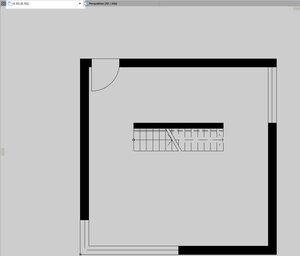

• Wählen Sie Menü Bearbeiten / Einfügen

Die aus der Zwischenablage eingesetzten Elemente werden zunächst in einem Markierungsrahmen dargestellt.

Sie hätten nun noch die Möglichkeit, die eingesetzten Elemente zu verschieben. ArchiCAD setzt die Elemente immer am Original-Standort ein, dies ist normalerweise auch sinnvoll.

• Wenn Sie das Einsetzen bestätigen möchten, reicht ein Mausklick ausserhalb des Markierungsrahmens.

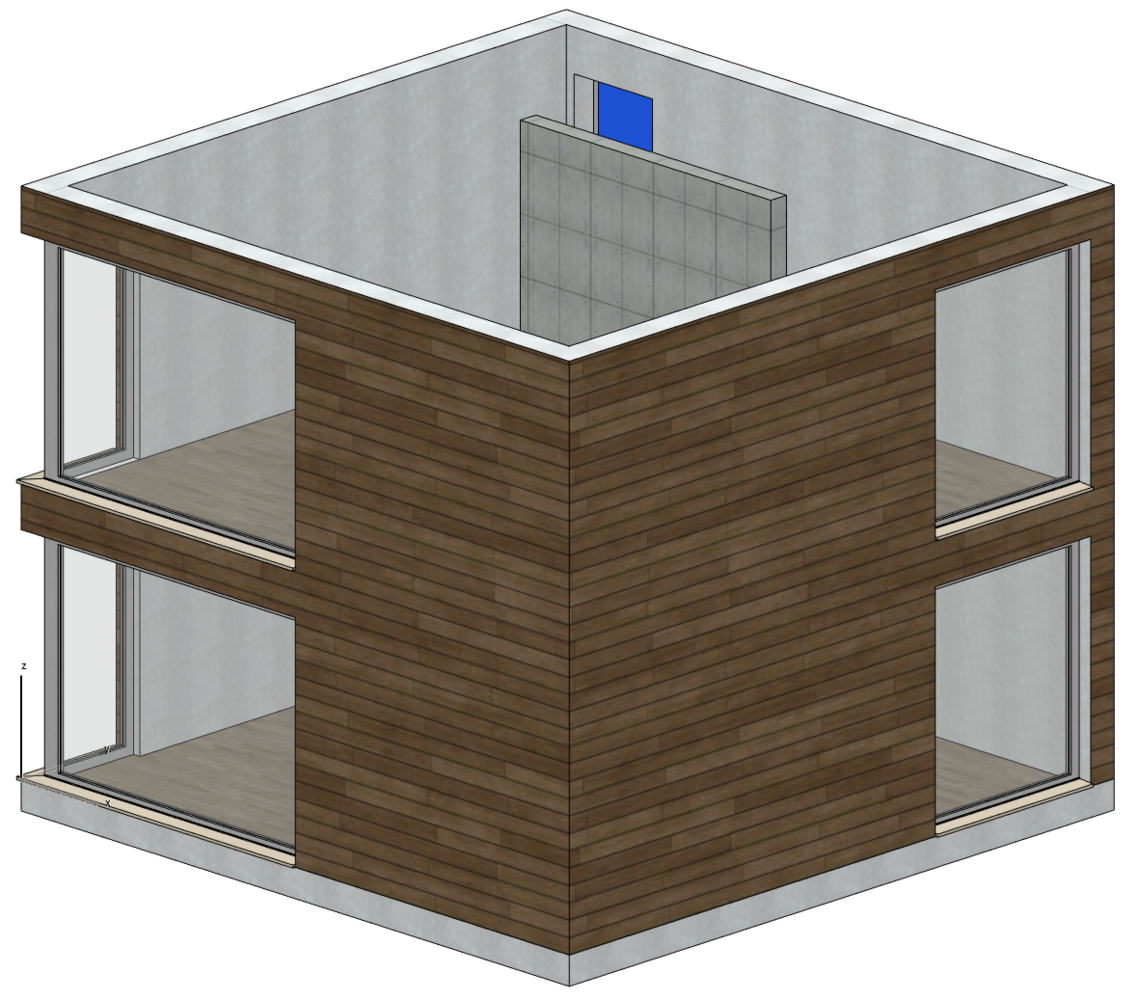

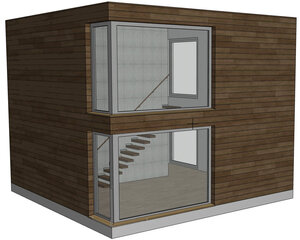

• Kontrollieren Sie das Zwinschenergebnis im 3D-Fenster.

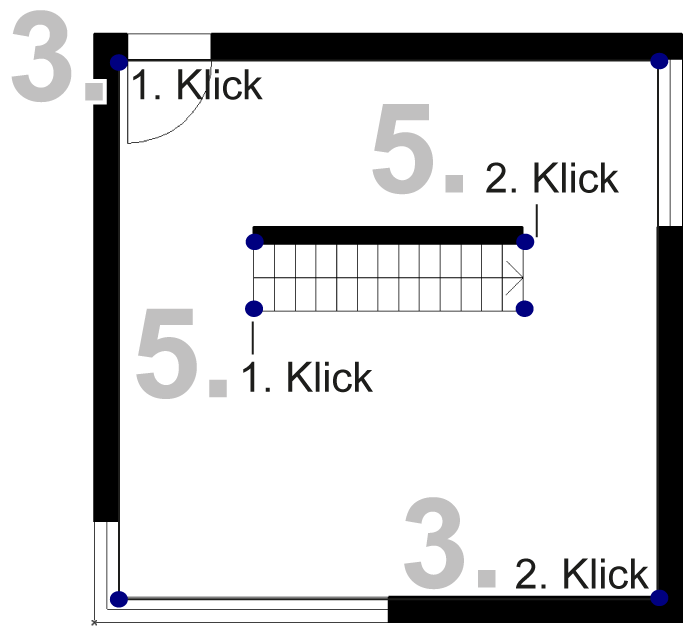

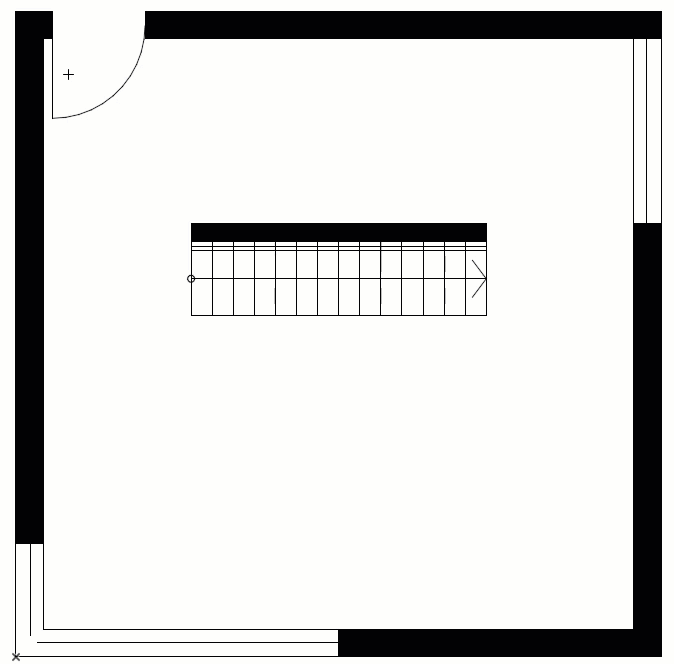

Vorgehen:

• Aktivieren Sie das Decken-Werkzeug (1x anklicken).
• Im Infofenster wählen Sie die Geometriemethode Rechteck.
• Klicken Sie die zwei sich gegenüberliegende Gebäudeinnenecken an, um eine neue Decke zu erstellen.

• Die soeben erstellte Decke können Sie aktivieren, indem Sie bei gedrückter Shift-Taste 1x auf die Decke klicken (Aktivierungspunkte erscheinen).
• Klicken Sie die zwei gegenüberliegende Eckpunkte der Treppe an, um eine Deckenaussparung vorzunehmen.
• Sie können die ESC-Taste drücken, um die Aktivierung wieder aufzuheben.

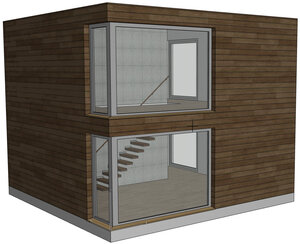

• Kontrollieren Sie das Zwischenergebnis im 3D-Fenster.

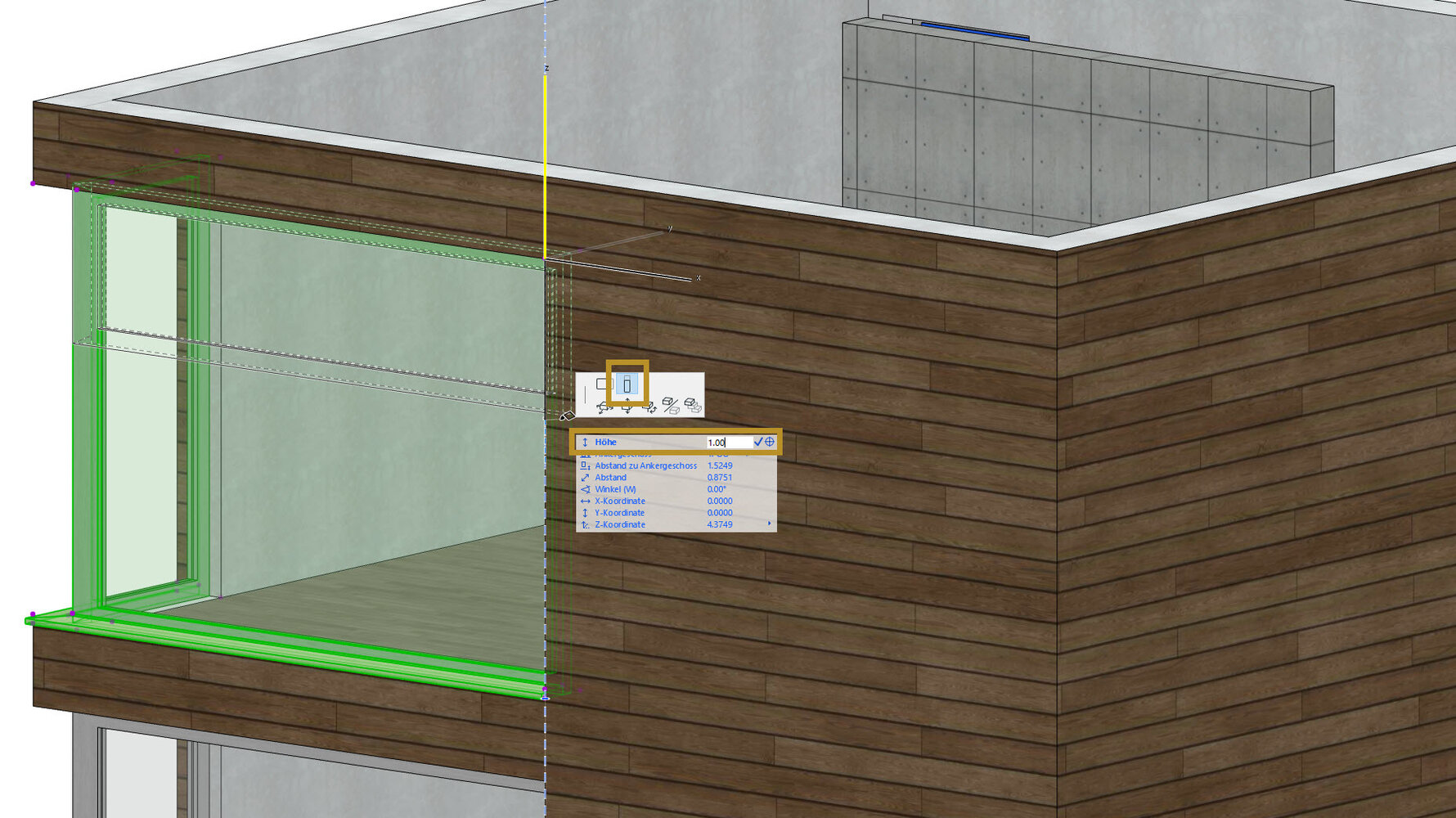

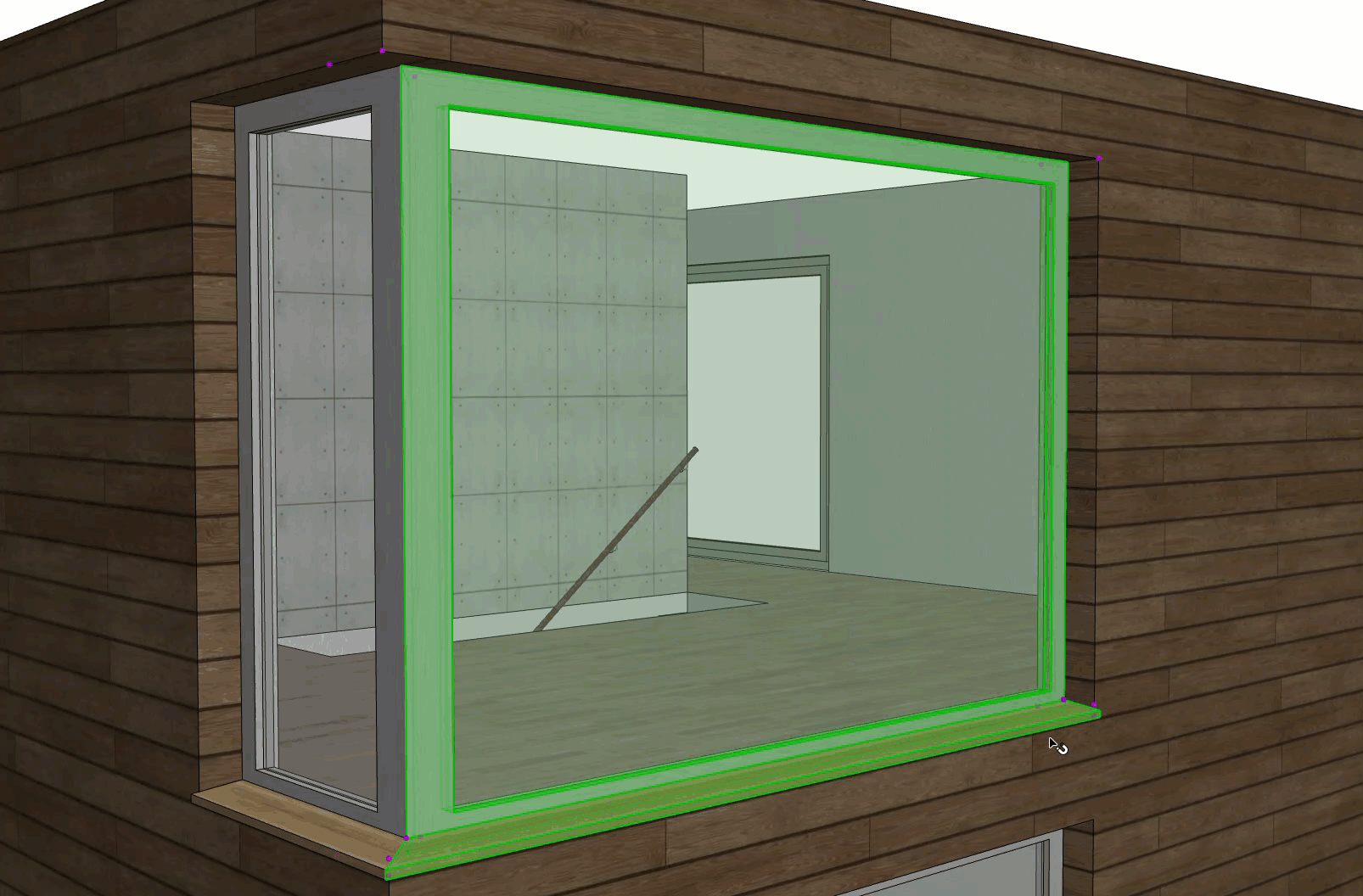

Vorgehen:

• Wählen Sie das Pfeil-Werkzeug.
• Im 3D-Fenster können Sie das Eckfenster durch Anklicken aktivieren.

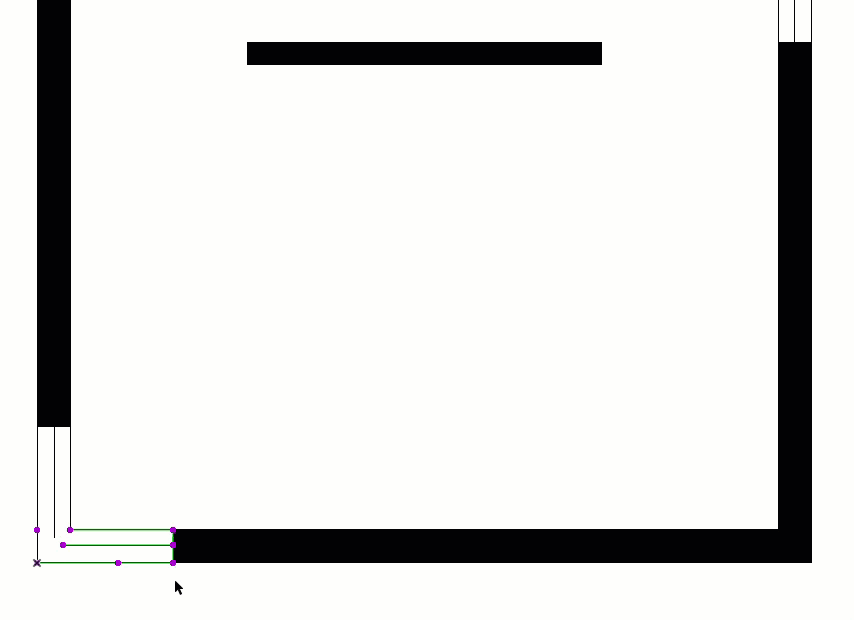

• Klicken Sie auf den unteren inneren Aktivierungpunkt und wählen Sie aus der Pet-Palette Vertikal strecken aus.
• Die Höhe können Sie im Eingabetracker auf 1.00 stellen und mit Enter bestätigen.

• Aktivieren Sie als zweites die Eingangstüre und löschen Sie diese (DEL-Taste).

• Im OG-Grundriss können Sie bei gedrückter Alt-Taste (Pipette) auf einen Eckpunkt des Ostfensters klicken und somit die Werkzeugeinstellungen aufnehmen.
  • Prüfen Sie im Infofenster den Ankerpunkt (Seite 2).
  • Ändern Sie die Breite auf 1.00.
• Legen Sie den Cursor auf die obere linke Aussenecke und platzieren Sie das Fenster mit einem Abstand über die Tastatur von X 0.40+ und Enter.
• Bestimmen Sie die Öffnungsrichtung mit einem Klick um das Fenster zu platzieren.

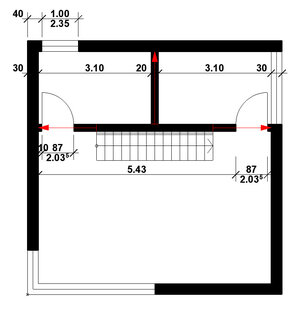

Vorgehen Innenwände:

• Die bestehende Innenwand können Sie mit dem Pfeil-Werkzeug aktivieren.
• Mit Klick auf den Befehl Anpassen in der Symbolleiste können Sie die Innenwand bis zur Aussenwand verlängern (Alternative: Menü Ändern / Anpassen).
  • Klicken Sie dazu auf die Aussenkante der Ostaussenwand.
  • Klicken Sie erneut auf den Befehl Anpassen und kicken Sie anschliessend auf die Aussenkante der Westwand.
  • Deaktivieren Sie mit der ESC-Taste die Wand.

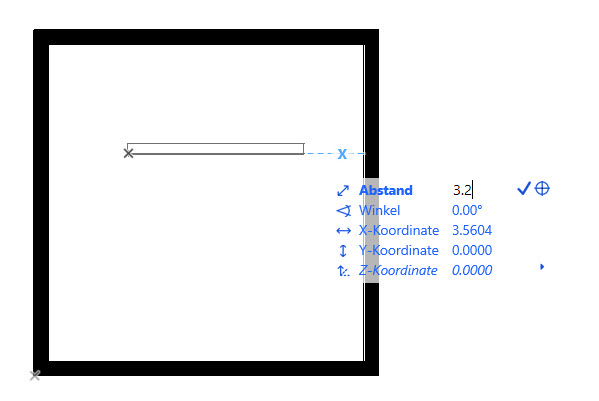

• Aktivieren Sie das Wand-Werkzeug und wählen Sie im Infofenster die Konstruktionsmethode zentriert.
• Zeichnen Sie die Wand wie abgebildet mit zwei Mausklicks (in der Mitte der Wände existieren Fangpunkte).

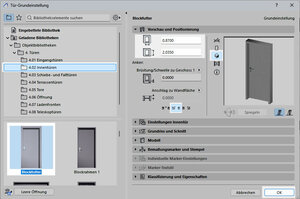

Vorgehen Innentüren:

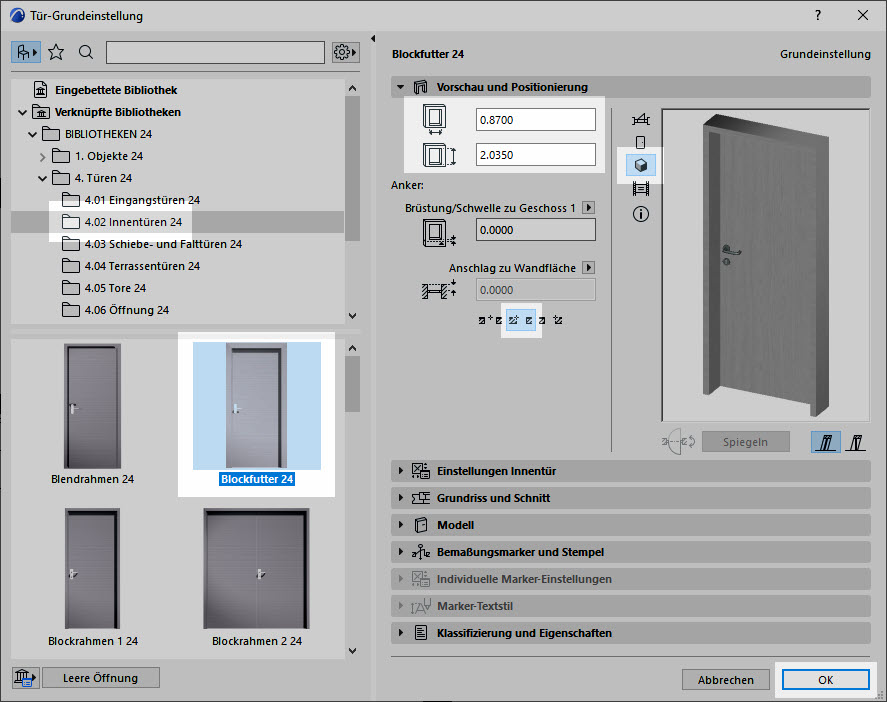

• Doppelklicken Sie das Tür-Werkzeug und stellen Sie es wie folgt ein:
  • Ordner:   4.02 Innentüren
  • Türtyp:   Blockfutter
  • Ankerpunkt:   Seite 1
  • Türbreite:   0.87 m
  • Türhöhe:    2.035 m
• Bestätigen Sie die Einstellungen mit OK.

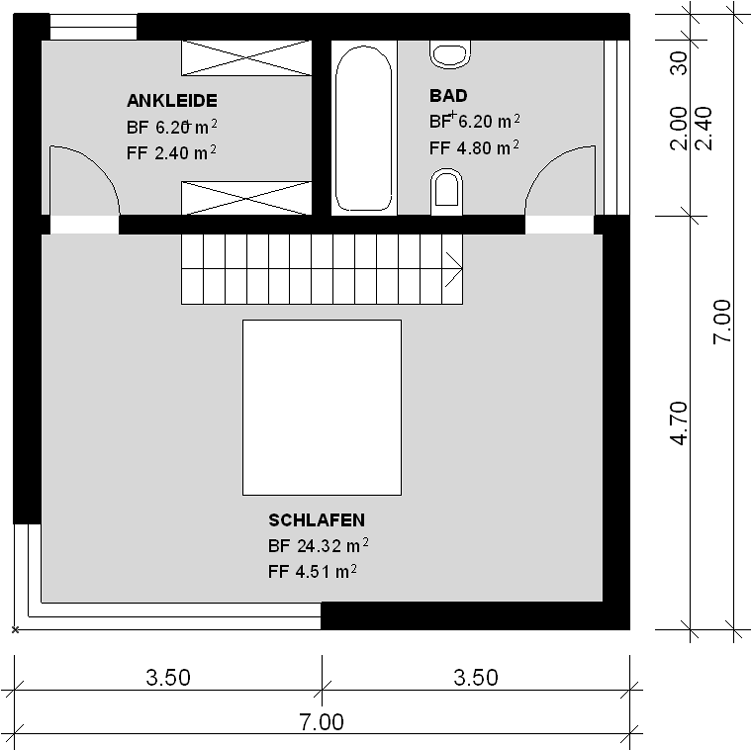

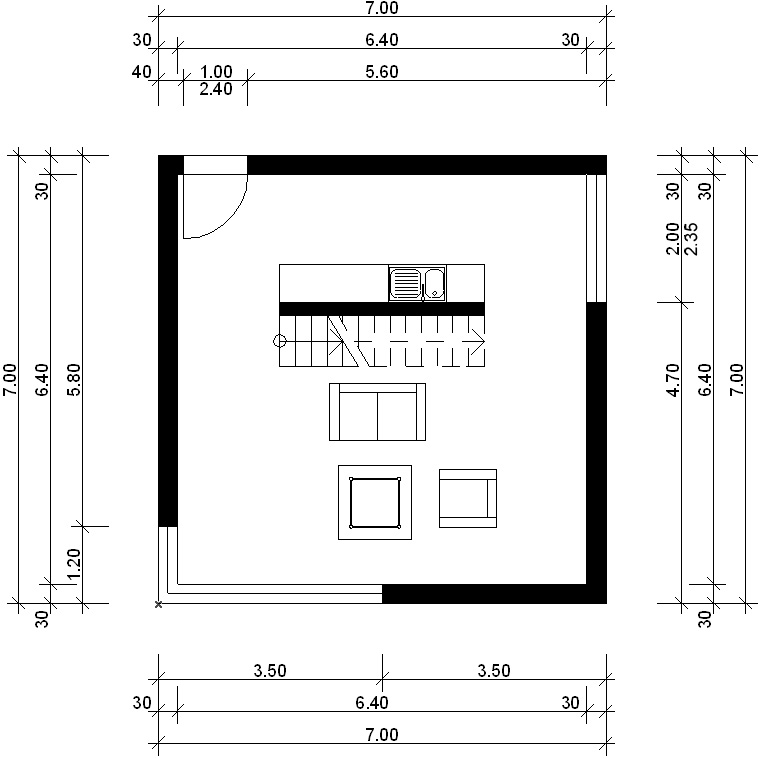

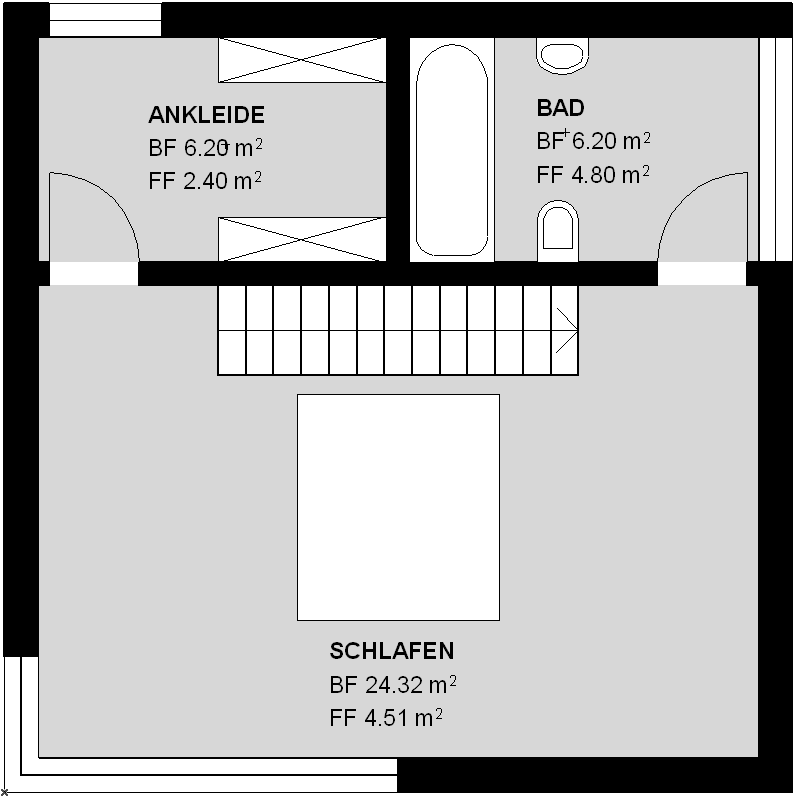

Plazieren Sie die Türen in die Innenwand gemäss Abbildung oben:

• Legen Sie dazu den Cursor links beim Schnittpunkt der Innenwand und Aussenwand ab, ohne zu klicken.
• Messen Sie die Türe gemäss Abbildung oben ein.
  • 1. Türe:  X 0.10+  ENTER-Taste
  • 2. Türe:  X 5.43+  ENTER-Taste

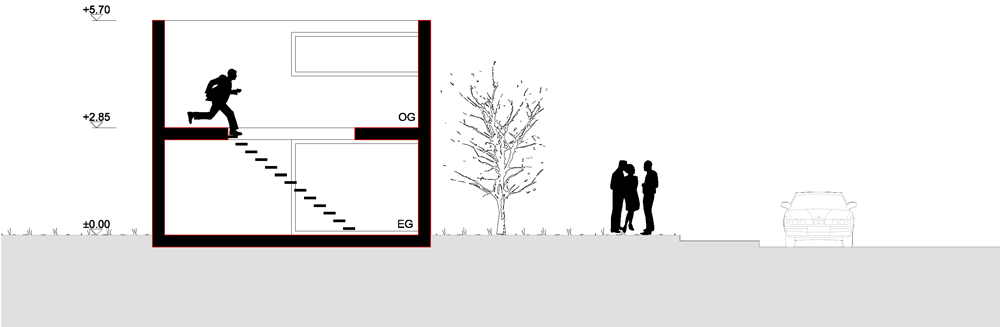

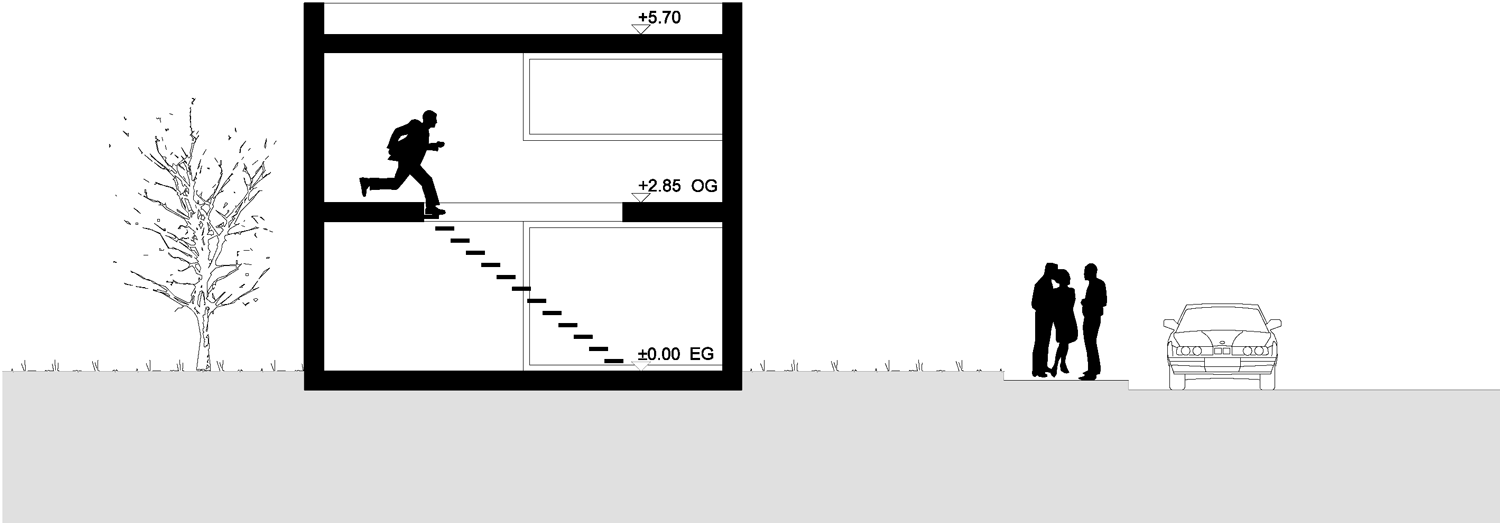

Vorgehen:

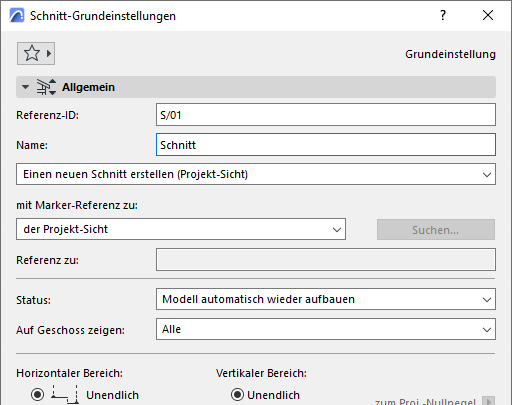

• Doppelklicken Sie das Schnitt-Werkzeug und kontrollieren Sie folgende Einstellungen:
  • Referenz-ID:   S/01
  • Bezeichnung:   Schnitt

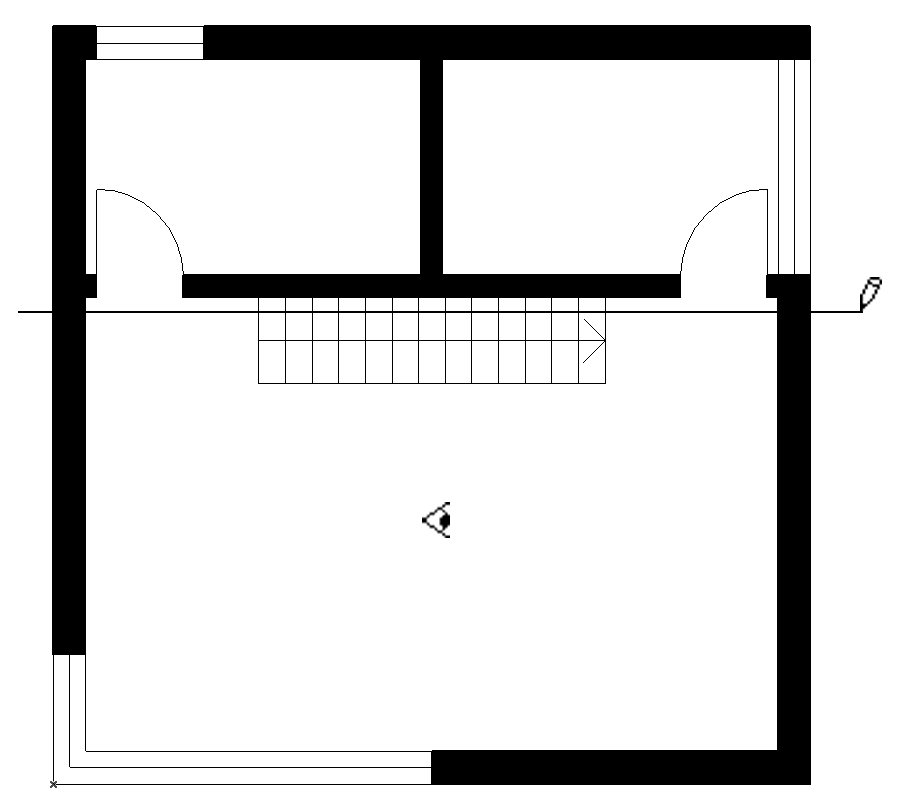

• Legen Sie im Grundriss mit zwei Mausklicks eine horizontale Schnittlinie durch die Treppe.
• Das Auge gibt die Blickrichtung des Schnittes an
  • Machen Sie deshalb den dritten Klick unterhalb der Schnittlinie.

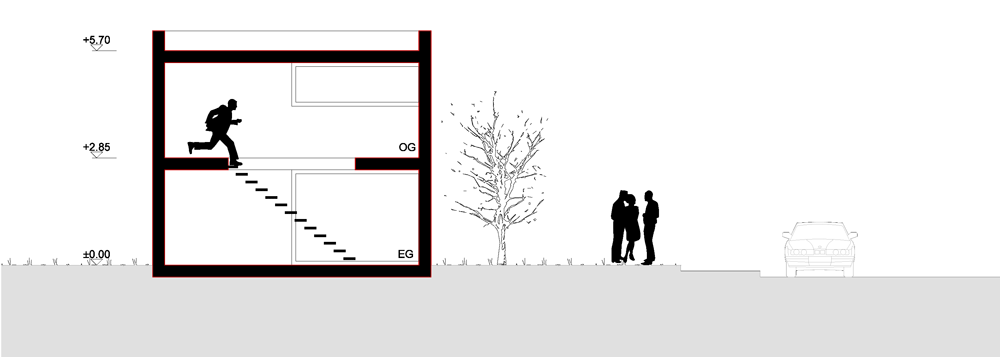

• Im Navigator unter Schnitte doppelklicken Sie auf den S/01 Schnitt.

Der neue Schnitt öffnet sich...

Vorgehen:

• Gehen Sie zurück in den Grundriss (Tab öffnen).

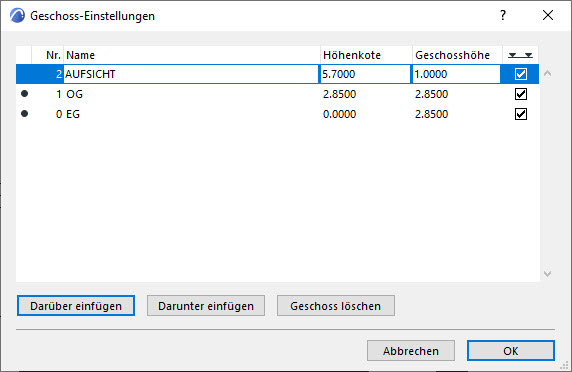

• Öffnen Sie die Geschoss-Einstellungne über das Menü Verwaltung / Geschosse / Geschoss-Einstellungen
• Wählen Sie mit einem Klick das OG aus und klicken Sie auf Darüber einfügen, um ein Geschoss darüber einzufügen.
• Nennen Sie das neue Geschoss AUFSICHT  und legen Sie die Geschosshöhe auf 1.00 fest.
• Bestätigen Sie mit OK.

Blenden Sie im neuen Geschoss die Transparentpause ein:

• Über das Menü Optionen / Transparentpause aktivieren Sie die Transparentpause.

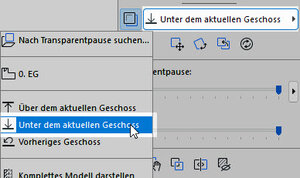

Rechts unterhalb des Navigators befindet sich die Transparentpause-Palette bei welcher Sie definieren könnne, welche Projektsicht Sie als Transparentpause wünschen:

• Klicken Sie oben in der Palette auf den Button und wählen Sie Unter dem aktuellen Geschoss aus. Somit erscheint das Obergeschoss als Transparentpause.

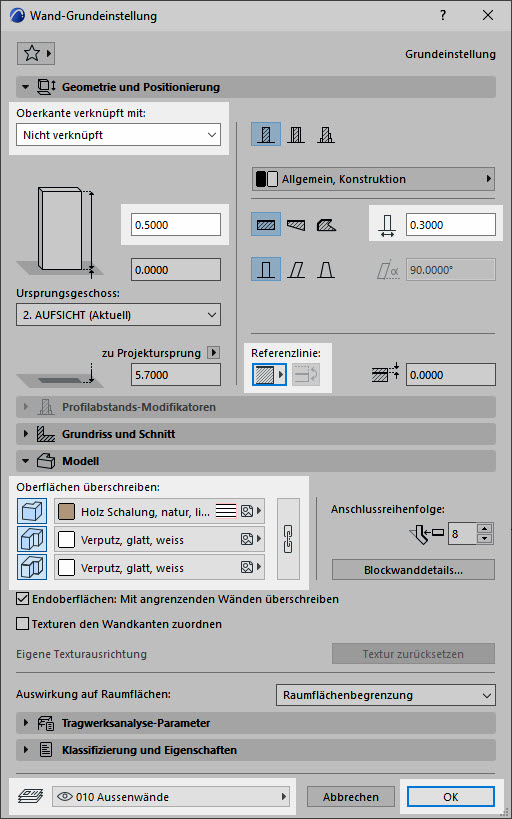

Zeichnen Sie mit dem Wand-Werkzeug den Dachrandabschluss:

• Öffnen Sie mit Doppelklick die Wand-Einstellungen.
• Entnehmen Sie vom Bild rechts die Einstellungen.
• Bestätigen Sie mit OK und verwenden Sie die Geometriemethode Rechteck.
• Zeichnen Sie die Wände mit Hilfe der Transparentpause an derselben Position wie die Wände vom eingeblendeten Obergeschoss.

Erstellen Sie mit dem Decken-Werkzeug das Flachdach:

• Öffnen Sie die Decken-Einstellungen:
  • Deckenstärke:   0.30
  • Abstand zu Ursprungsgeschoss:   0.00
  • Modell (Oberfläche oben):   Natur, Dachbegrünung
• Verwenden Sie die Geometriemethode Rechteck.
• Klicken Sie zwei gegenüberliegende Wandinnenecken an, um die Decke zu erstellen.

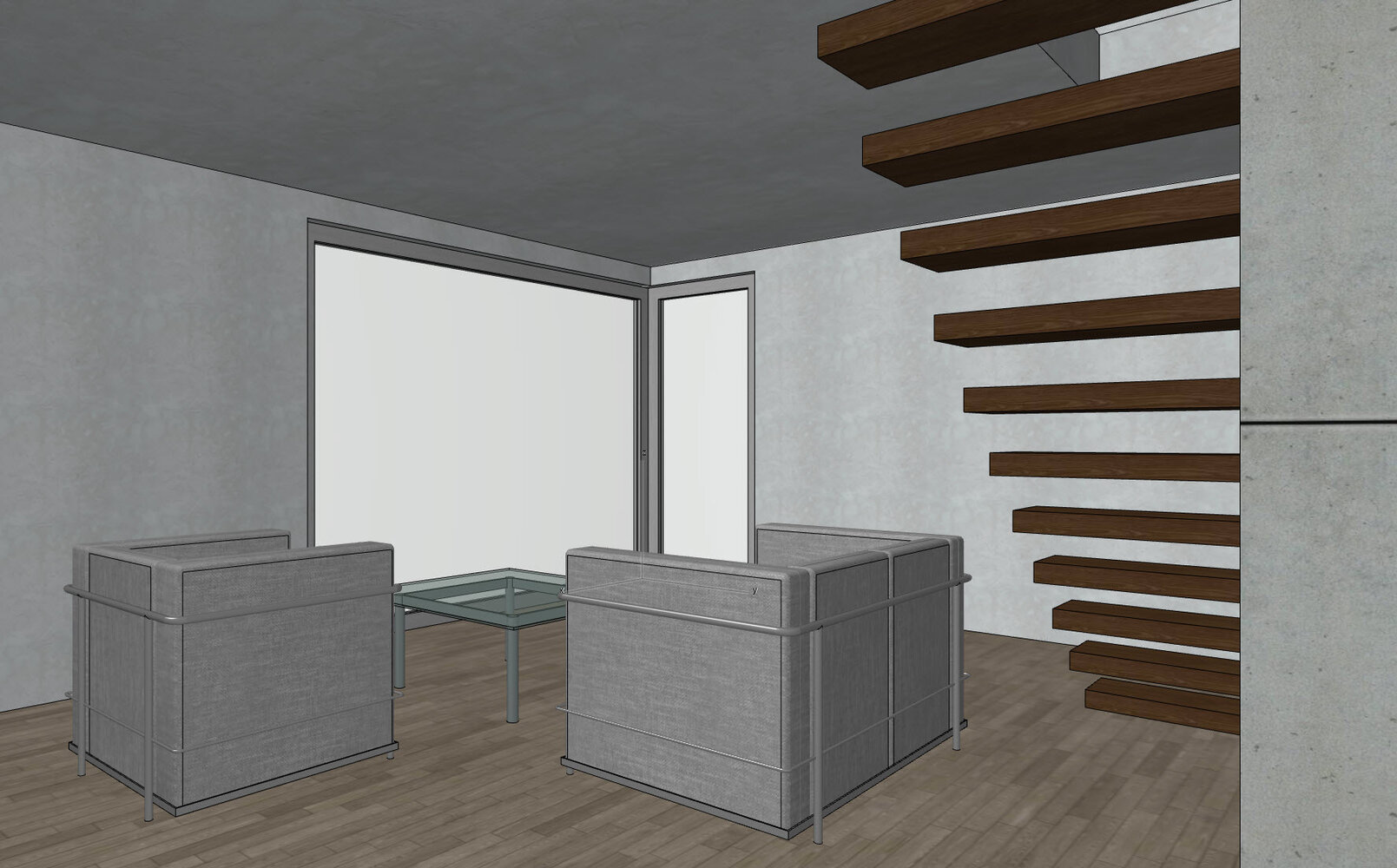

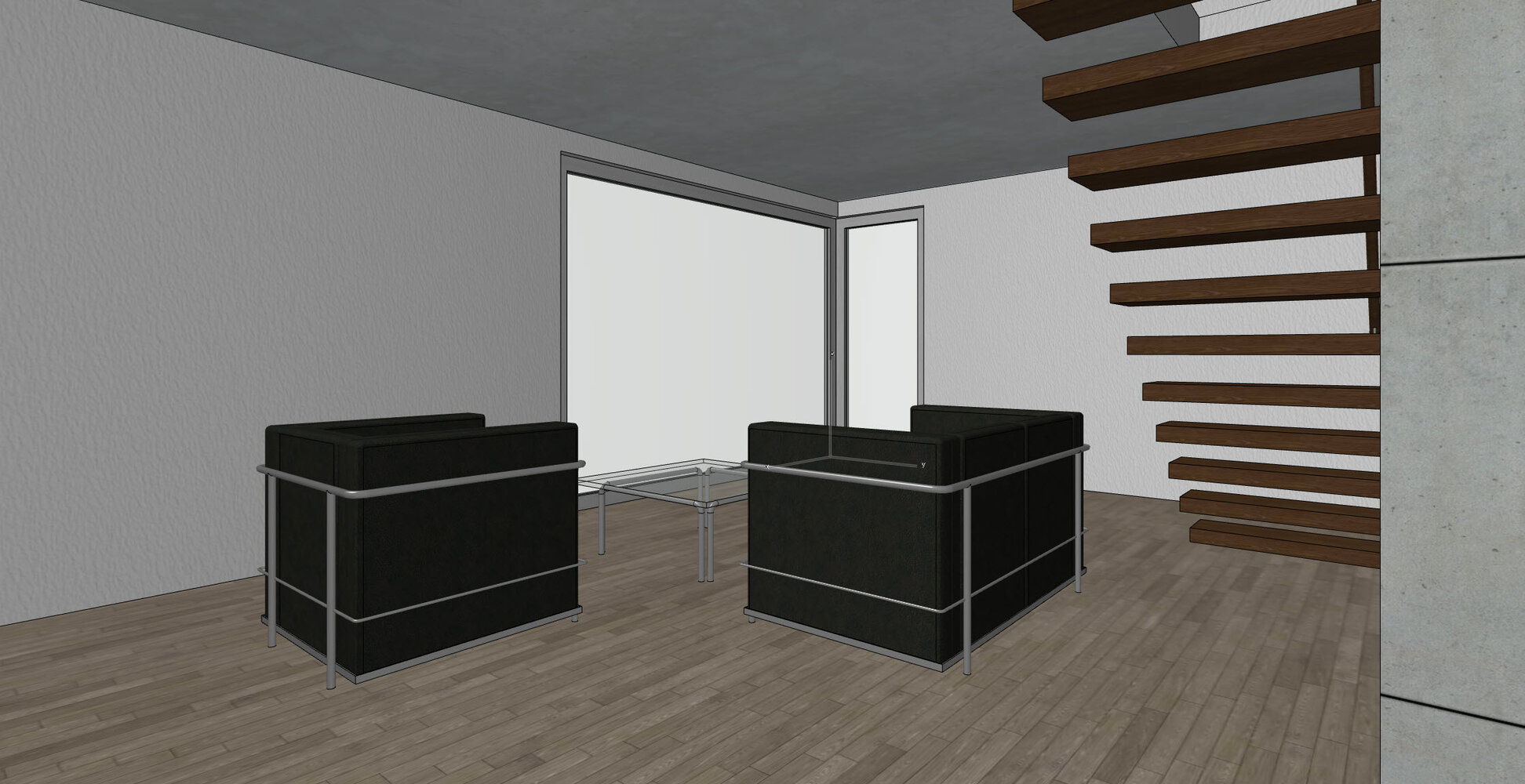

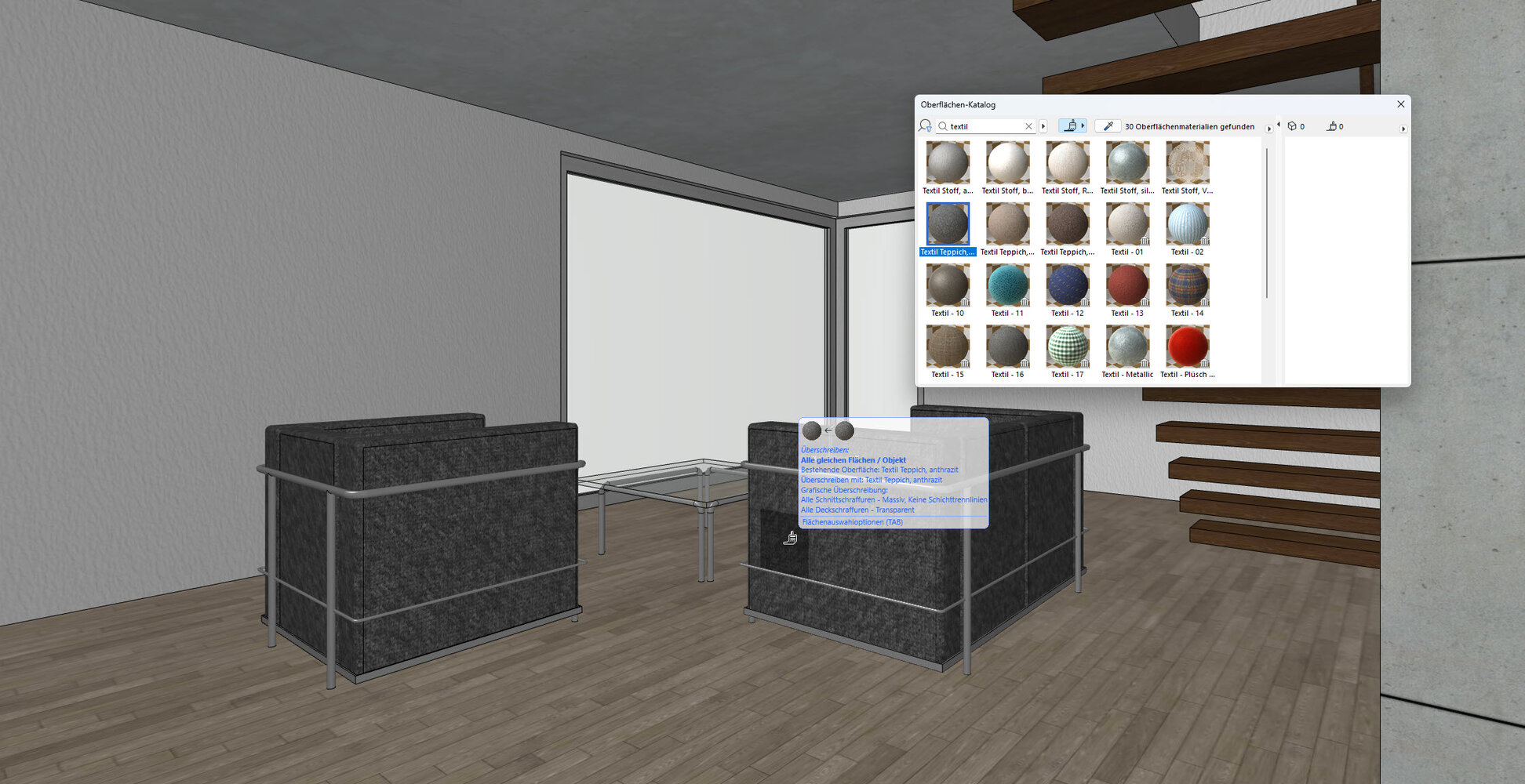

Vorgehen:

• Gehen Sie ins Erdgeschoss.

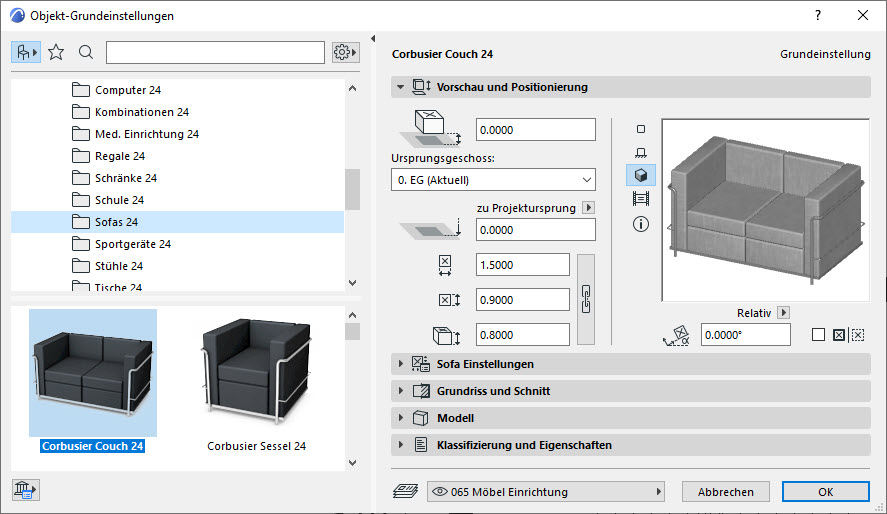

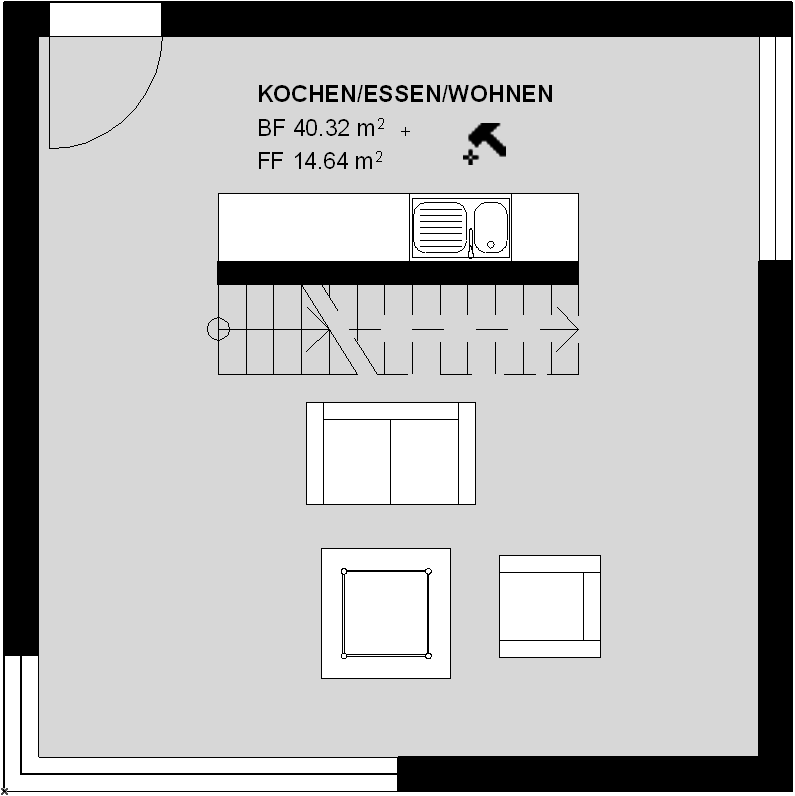

• Doppelklicken Sie das Objekt-Werkzeug und wählen Sie aus dem Ordner 1.Objekte / 1.09 Möbelierung nach eigenem Ermessen Möbel aus, um den Wohnbereich einzurichten.
• Wenn Sie im Objekt-Werkzeug ein Objekt ausgewählt haben, können Sie es in der Projektsicht mit einem Klick platzieren.

• Die Einfrontenküche beispielsweise kann mit dem Element Konzeptküche aus dem Ordner 1.07 Küche erstellt werden.

• Schalten Sie auf den Typ Gerade um und aktivieren/deaktivieren Sie Hochschränke und Zubehör nach Bedarf.

• Über den mittleren, roten Hotspot können die Elemente an den korrekten Ort verschoben werden.

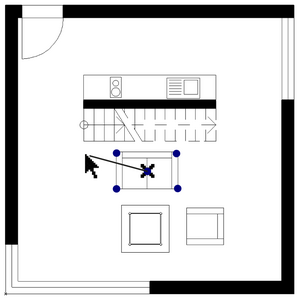

• Mit dem Pfeil-Werkzeug können Sie z.B. an einer Ecke Objekte aktivieren.

• Vom zentralen Aktivierungspunkt aus lassen sich die meisten Objekte auch sehr einfach verschieben.

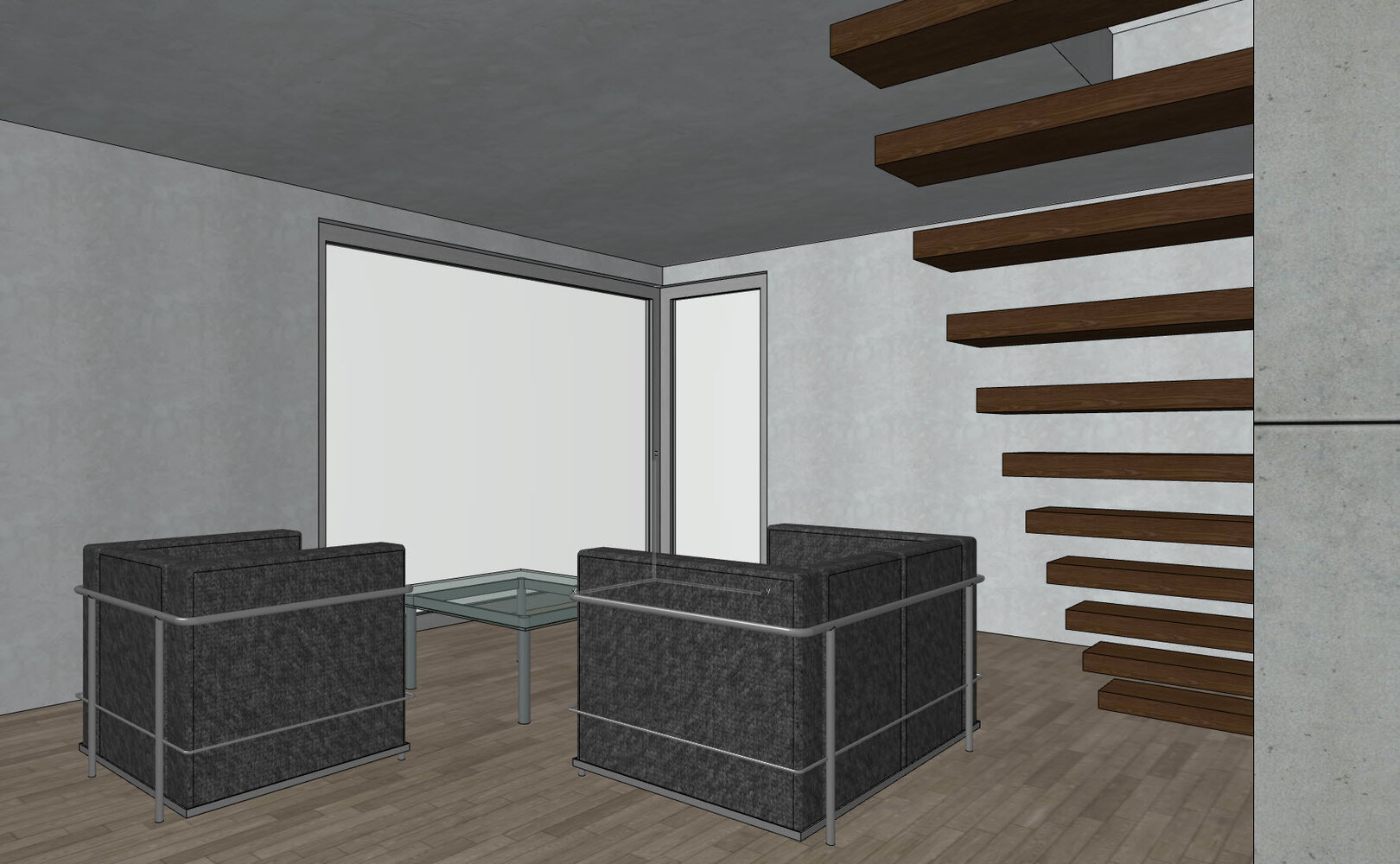

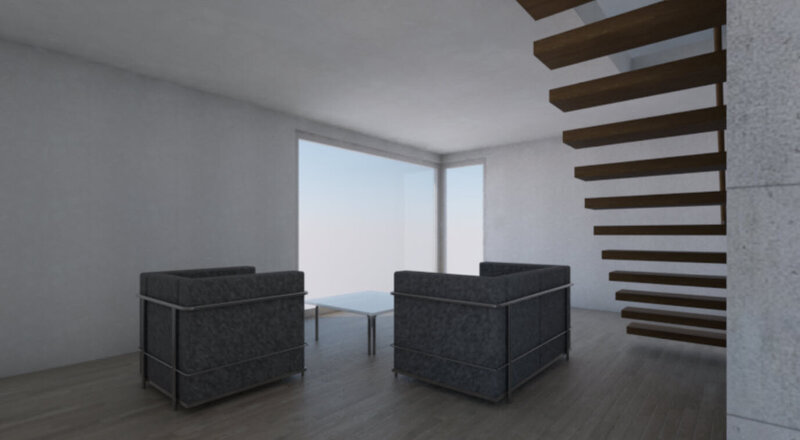

• Kontrollieren Sie den Wohnbereich mit einer Perspektive.

• Setzen Sie eine Kamera im Innenraum ein (Vorgehen siehe nächste Seite).

Vorgehen:

• Klicken Sie das Kamera-Werkzeug im Werkzeugkasten einmal an.

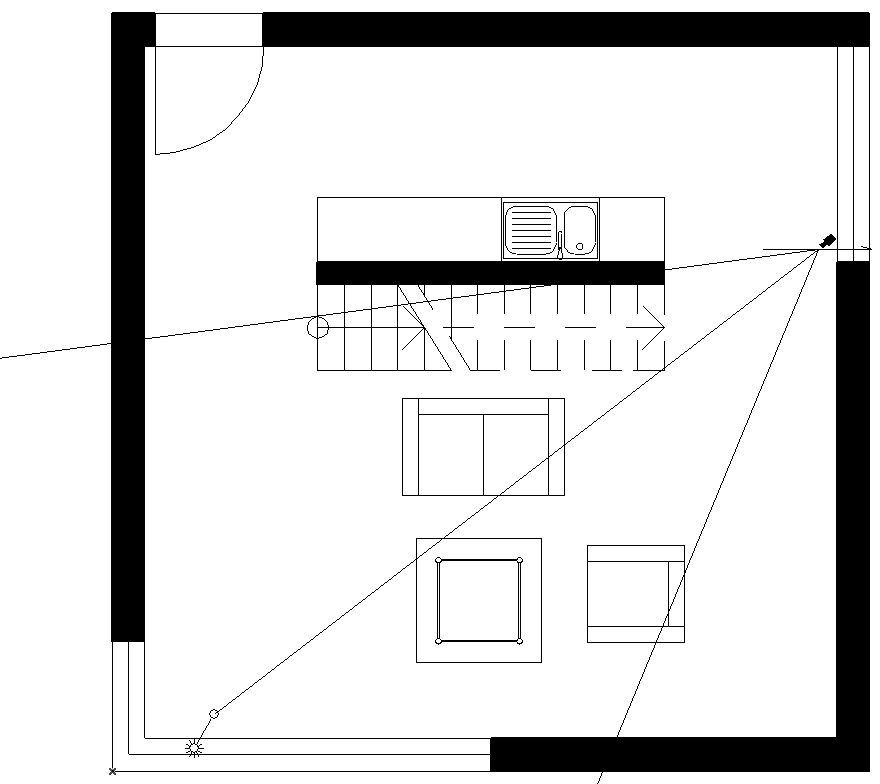

• Mit der Maus können Sie wie nebenan abgebildet von oben rechts nach unten links im Wohnbereich eine Kamera zeichnen.
  • Erster Klick ist der Kamera-Standort, zweiter Klick definiert die Blickrichtung.
• Mit dem Pfeil-Werkzeug können Sie die Kamera aktivieren und mit Rechtsklick Auswahl/Markierungsrahmen in 3D anzeigen, damit die ausgewählte Kamera für das 3D-Fenster relevant ist.

Mit dem Markierungsrahmen-Werkzeug (siehe weiter oben) können Sie auch für Perspektiven Bauteile im 3D-Fenster eingrenzen.

• Setzen Sie einfach im Grundriss einen Markierungsrahmen und öffnen Sie anschliessend mit Rechtsklick Auswahl/Markierungsrahmen in 3D anzeigen das 3D-Fenster.
• Beachten Sie den Unterschied im Infofenster zwischen dem dünnen (=geschossweisen) und dem dicken (=geschossübergreifenden) Markierungsrahmen.

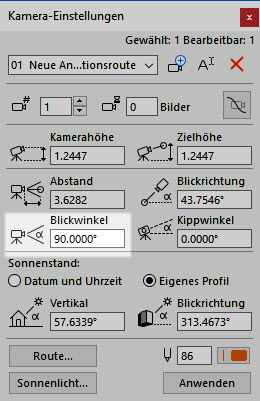

• Bei aktivierter Kamera lässt sich mit einem Doppelklick auf das Kamera-Werkzeug die Perspektive individuell einstellen.

  • Zum Beispiel den Blickwinkel auf 90° erhöhen…

  • und auf Anwenden klicken, um die Einstellung auf die Kamera zu übertragen.

Wenn Sie den Ausschnitt im 3D-Fenster verschieben, kann die neue Perspektive auf die Kamera übertragen werden:

• Suchen Sie z.B. mit dem Orbit Shift+Klick die gewünschte Position im 3D-Fenster.

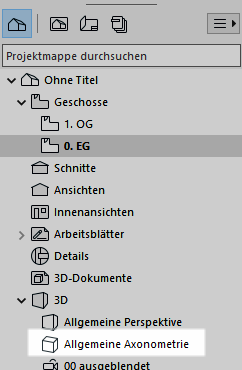

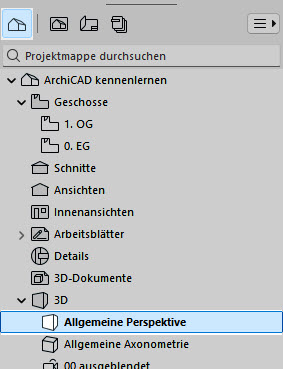

• Machen Sie im Navigator / Projektmappe einen Rechtsklick auf die Kamera 1 und wählen Sie Aktuelle Einstellungen für Kamera übernehmen.

Die Position wird im Grundriss folglich ebenfalls korrigiert.

Vorgehen:

• Öffnen Sie den Grundrissplan (über das Tab).
• Aktivieren Sie das Wand-Werkzeug mit einem Klick.
• Aktivieren Sie die Wände über das Menü Bearbeiten / Alle Wände aktivieren.

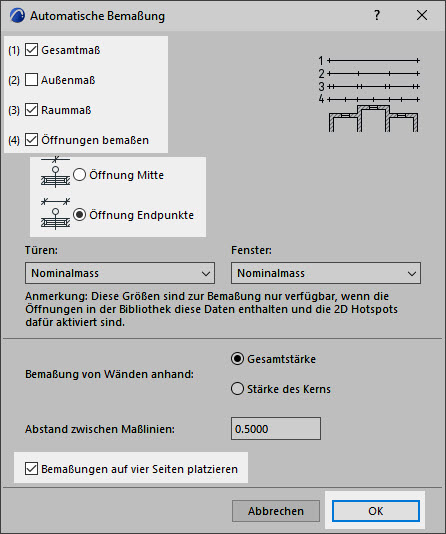

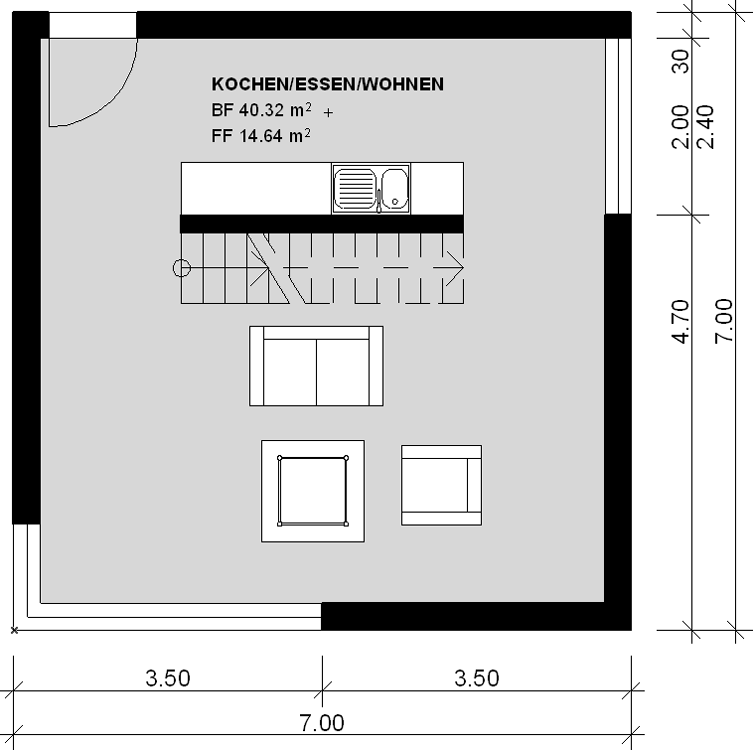

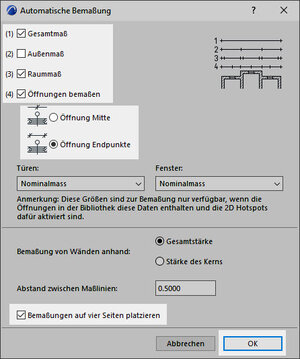

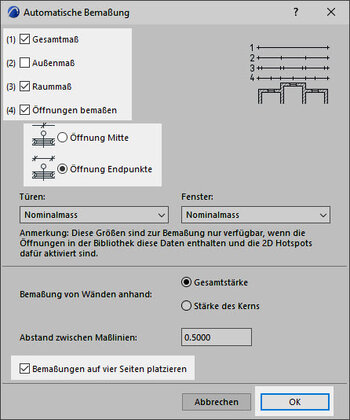

• Wählen Sie den Befehl über das Menü Extras / Automatische Bemassung / Aussenbemassung

Vorgehen:

• Wechseln Sie im Navigator mit Klick auf das entsprechende Symbol in das Layoutbuch.
• Öffnen Sie hier mit Doppelklick das Layout 1.1 Dokumentation A4 im Ordner 1 Layout.

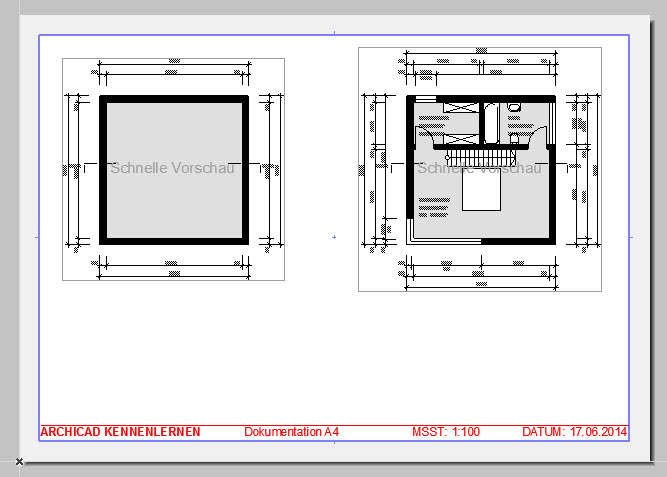

Folglich sehen Sie ein vorbereitetes A4-Blatt, welches auch schon mit Titeln versehen ist.

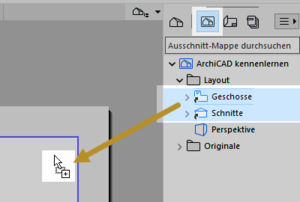

• Wechseln Sie im Navigator auf das Symbol Ausschnittmappe.
• Öffnen Sie den Ordner Layout.
• Markieren Sie da die beiden Unterelemente Geschosse & Schnitte.
• Ziehen Sie diese mit drag&drop auf Ihr Layout (Elemente mit der Maustaste "packen", rüberziehen über das A4-Layout und da wieder "loslassen")

Sie haben die Möglichkeit im Navigator die Suchfunktion zu verwenden.
