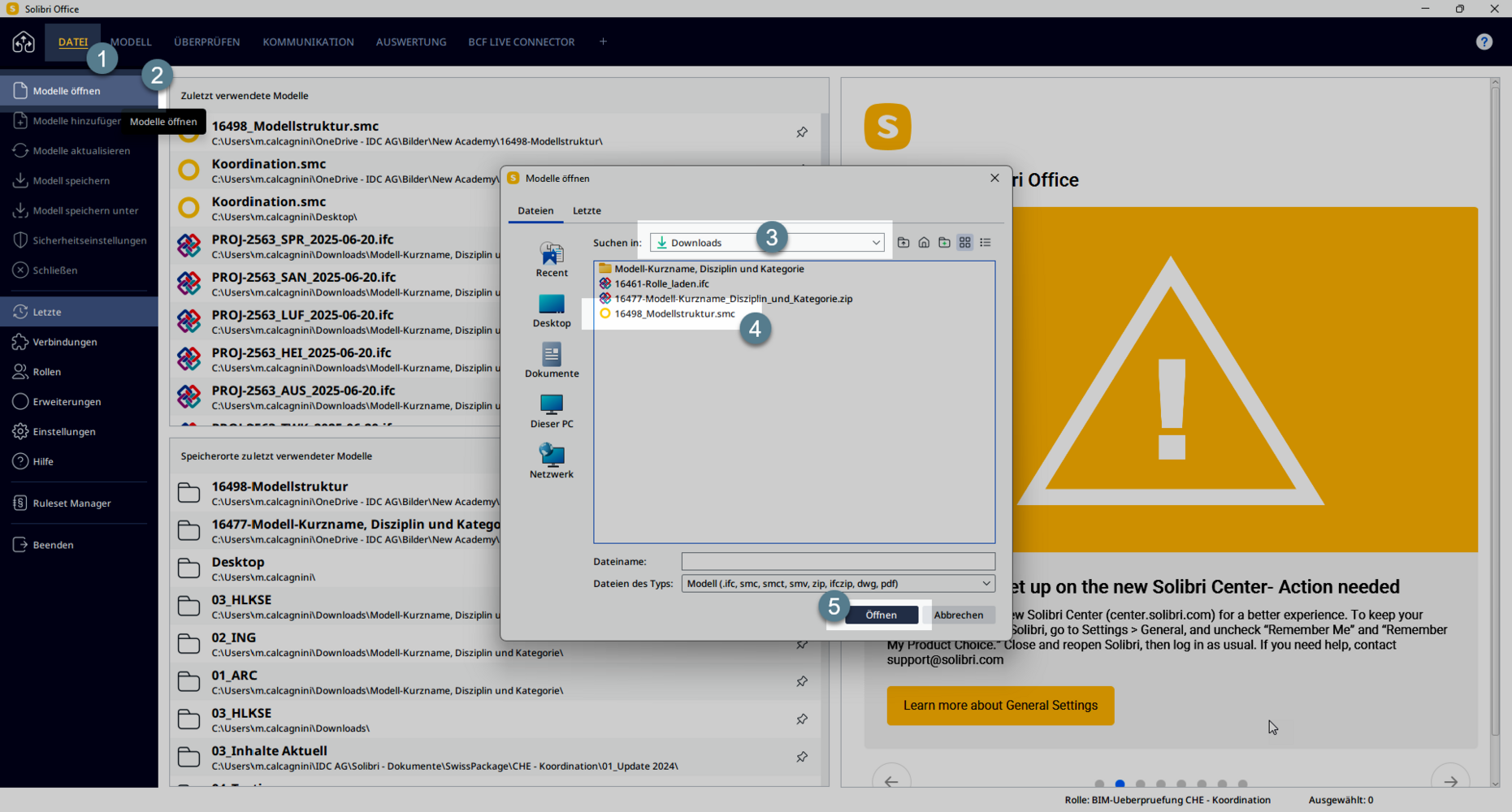

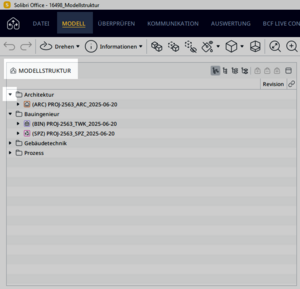

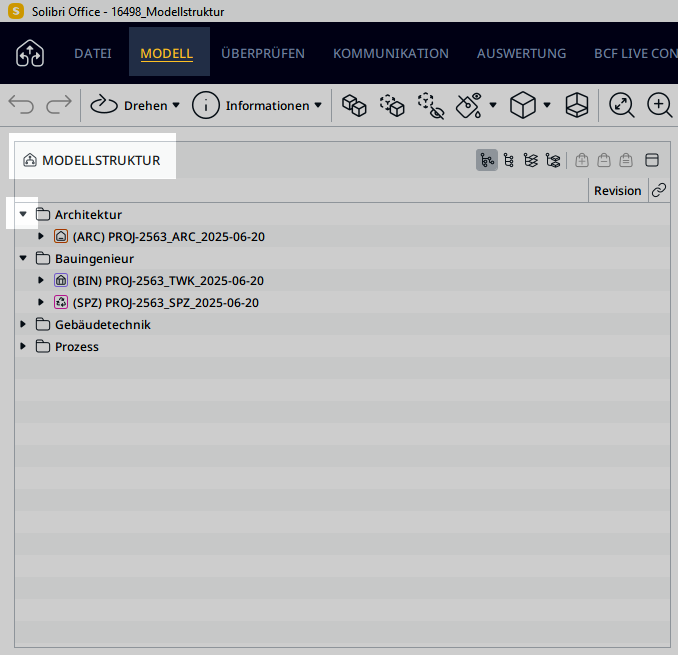

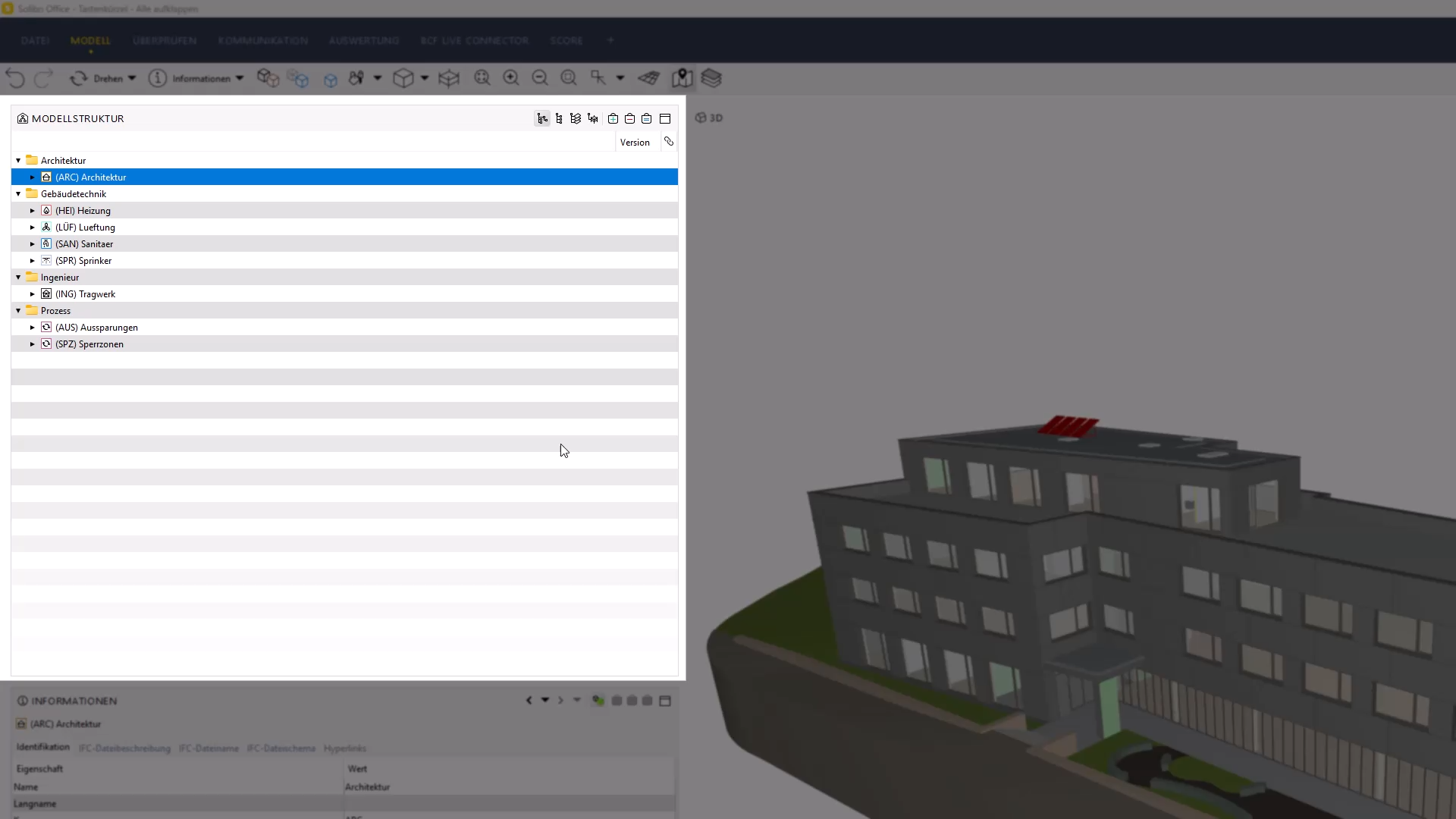

Modellstruktur

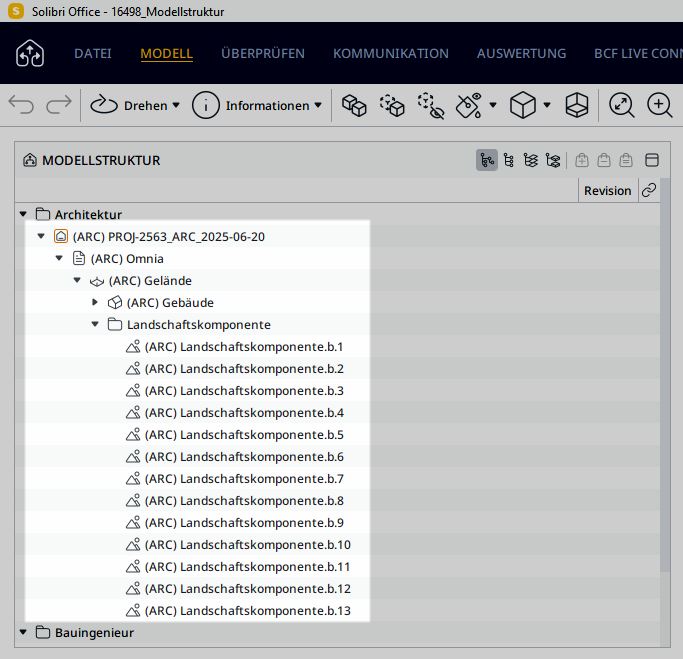

Der Fokus liegt nun wieder auf dem Gebäude, das auf dem Gelände positioniert ist:

• Öffnen Sie das Gebäude



Innerhalb des Gebäudes sind mehrere Geschosse definiert:

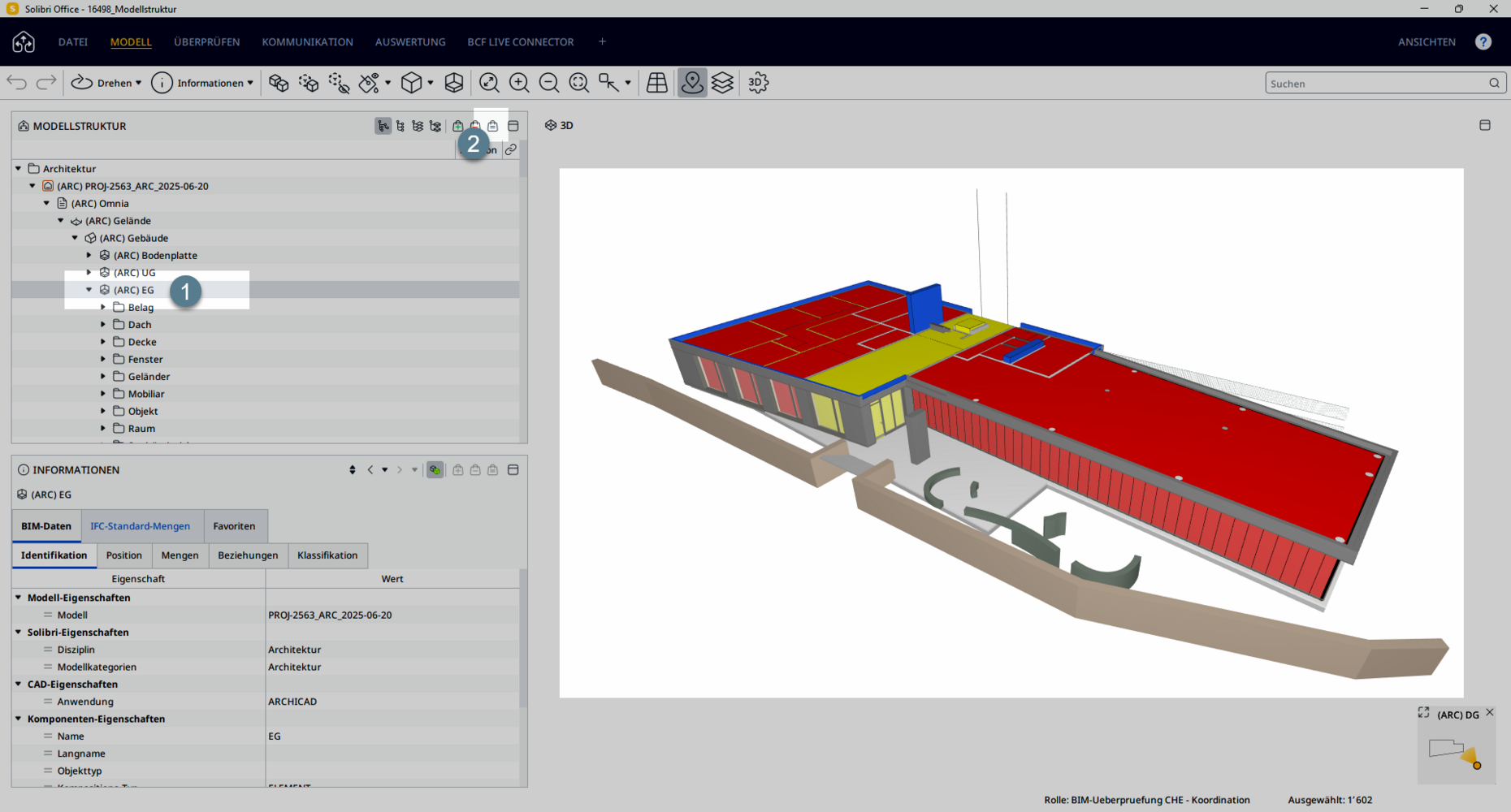

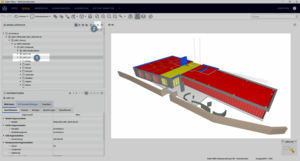

• Öffnen Sie das EG



Diese Geschosse enthalten unterschiedliche Komponentenarten

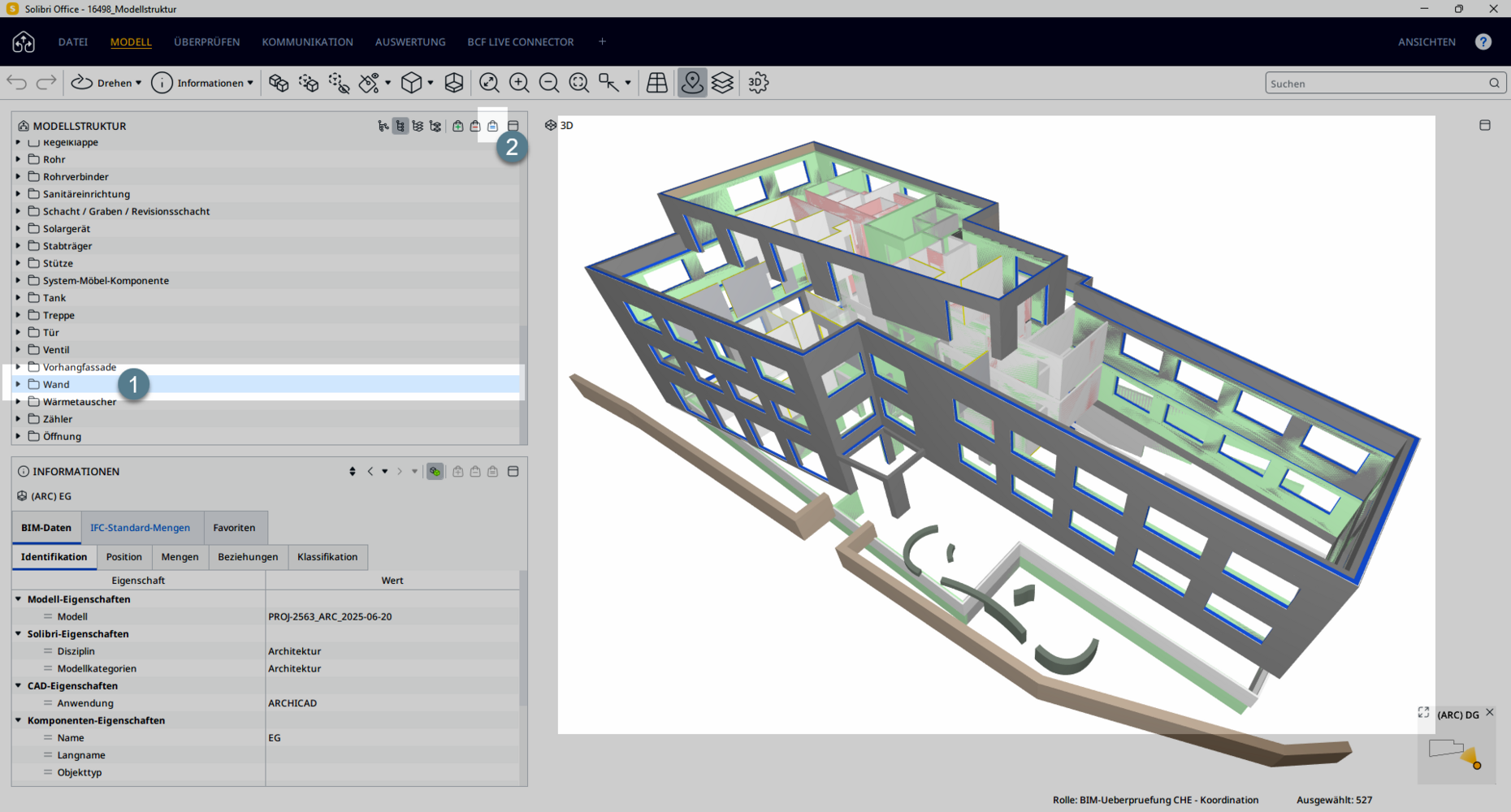

• öffnen Sie den Ordner Wand

Jede Komponentenart besteht aus einzelnen Instanzen. Einige dieser Komponenten setzen sich aus mehreren Unterkomponenten zusammen wie beispielsweise Wandschichten. Anhand des grauen Dreiecks vor einer Komponente erkennen Sie, ob diese in weitere Unterkomponenten unterteilt ist.

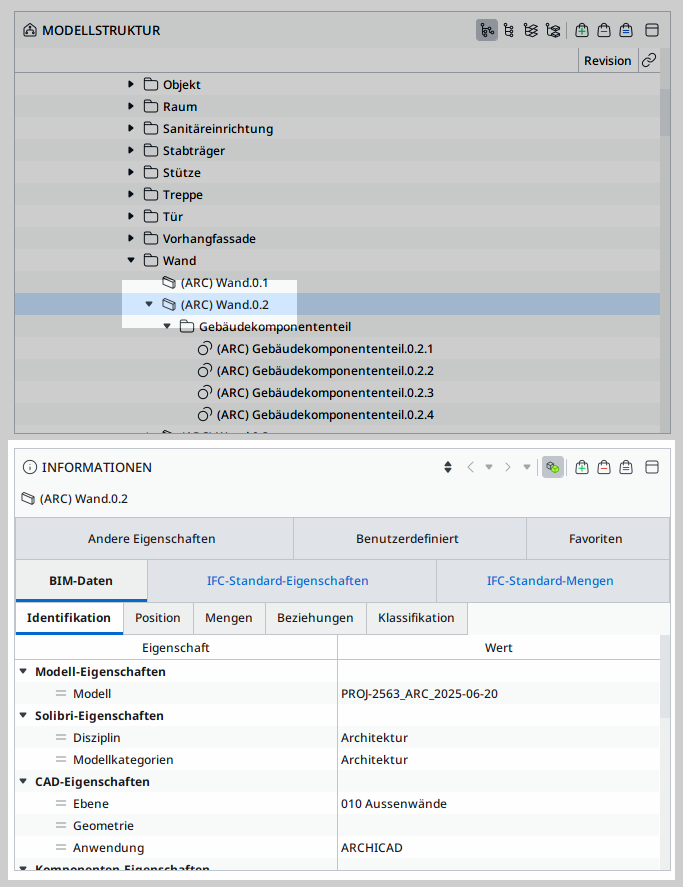

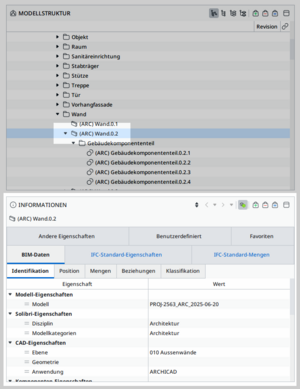

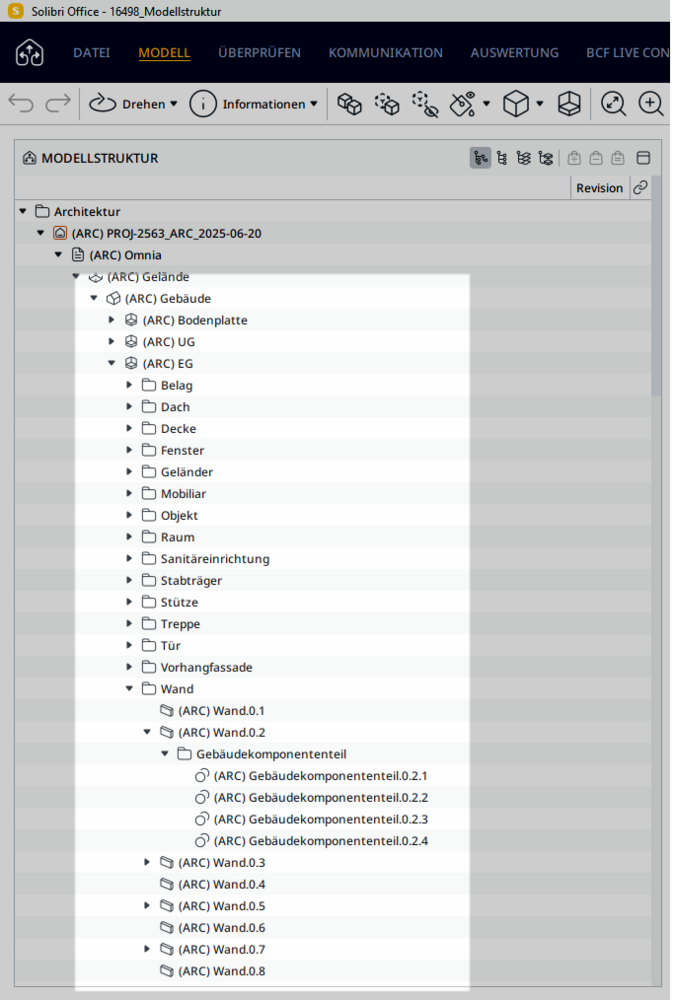

• Öffnen Sie die 2. Wand (Wand.0.2) und den darin enthaltenen Ordner Gebäudekomponententeil

Die ausgewählte Wand besteht somit aus vier einzelnen Schichten

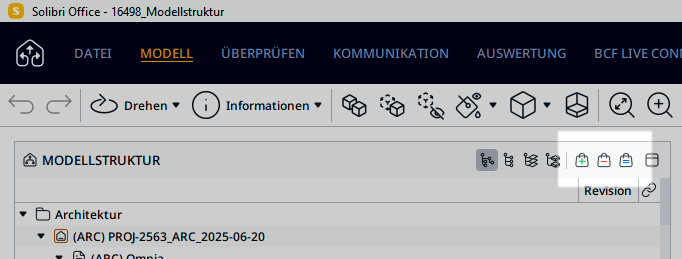

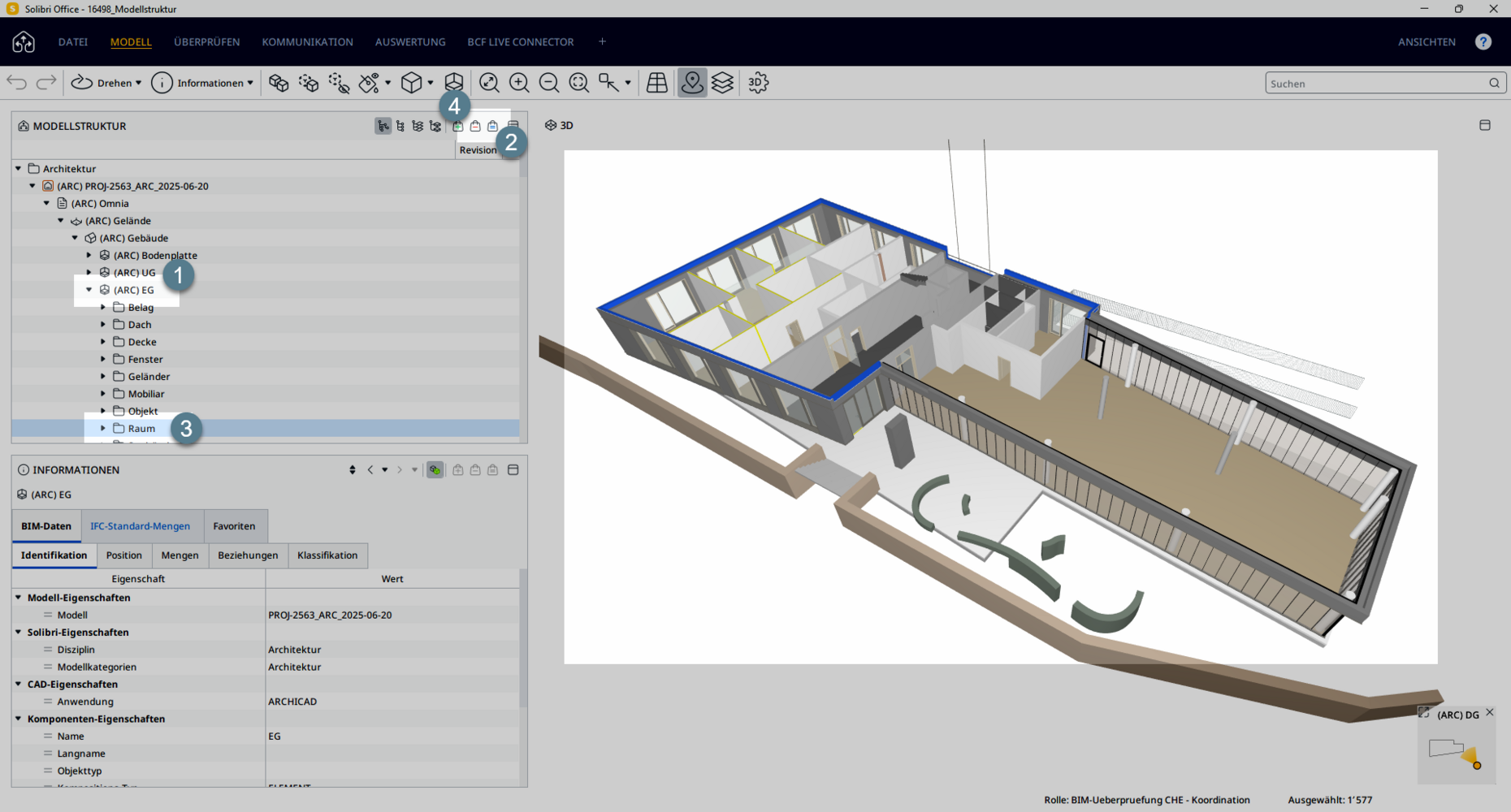

Rotes -

Mit dem roten - können Komponenten aus der Auswahl entfernt werden.

• Wählen Sie in der Modellstruktur den Ordner Raum aus.
• Klicken Sie auf das rote - Symbol.

Die Räume werden wieder aus der Auswahl entfernt.

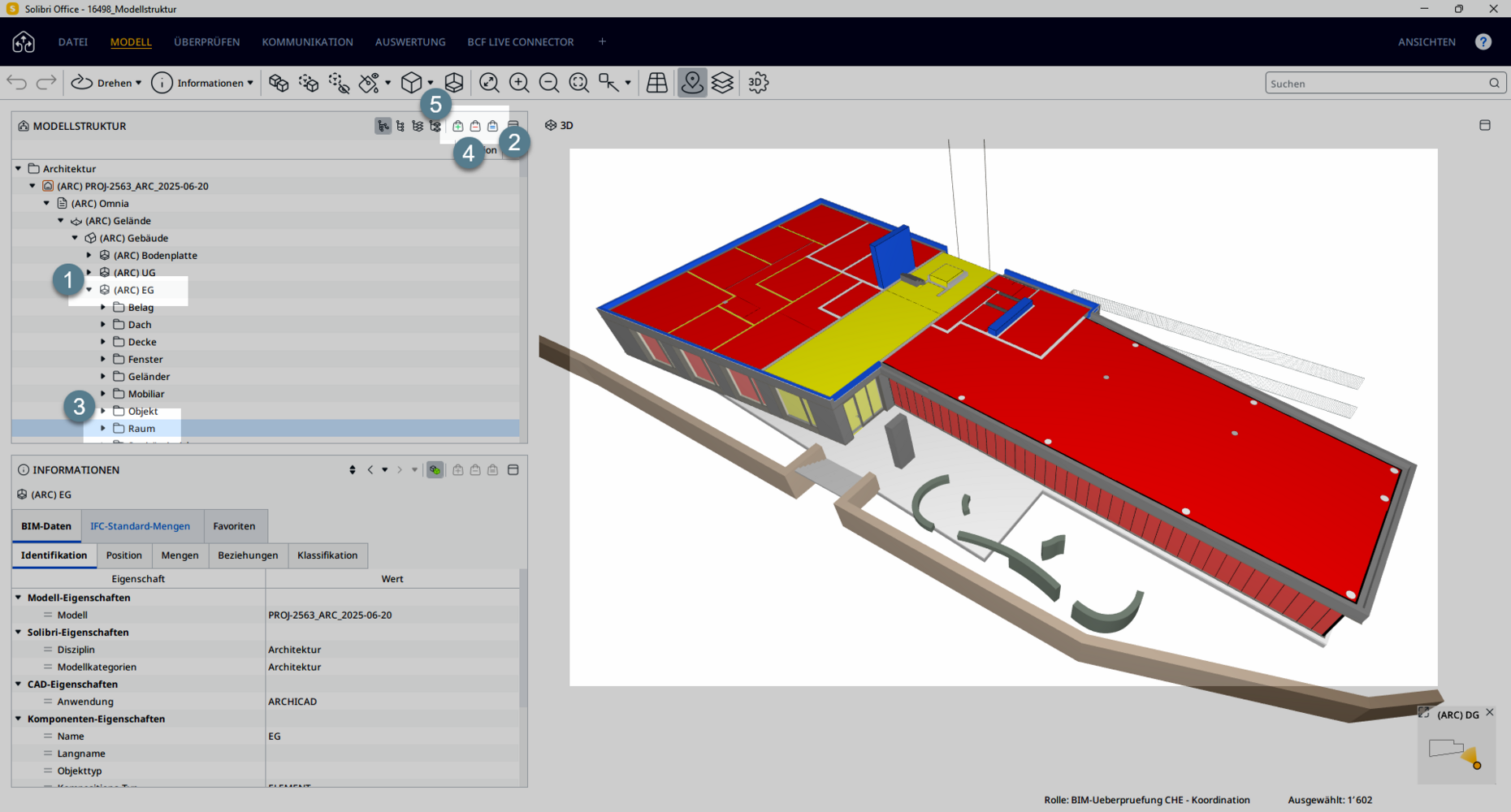

Grünes +

Mit dem grünen + können Komponenten der Auswahl hinzugefügt werden.

• Klicken Sie auf das grüne + Symbol.

Räume werden so wieder mit in die Auswahl aufgenommen.

• Wechseln Sie die Ansichtsart auf modellbasierte Darstellung.

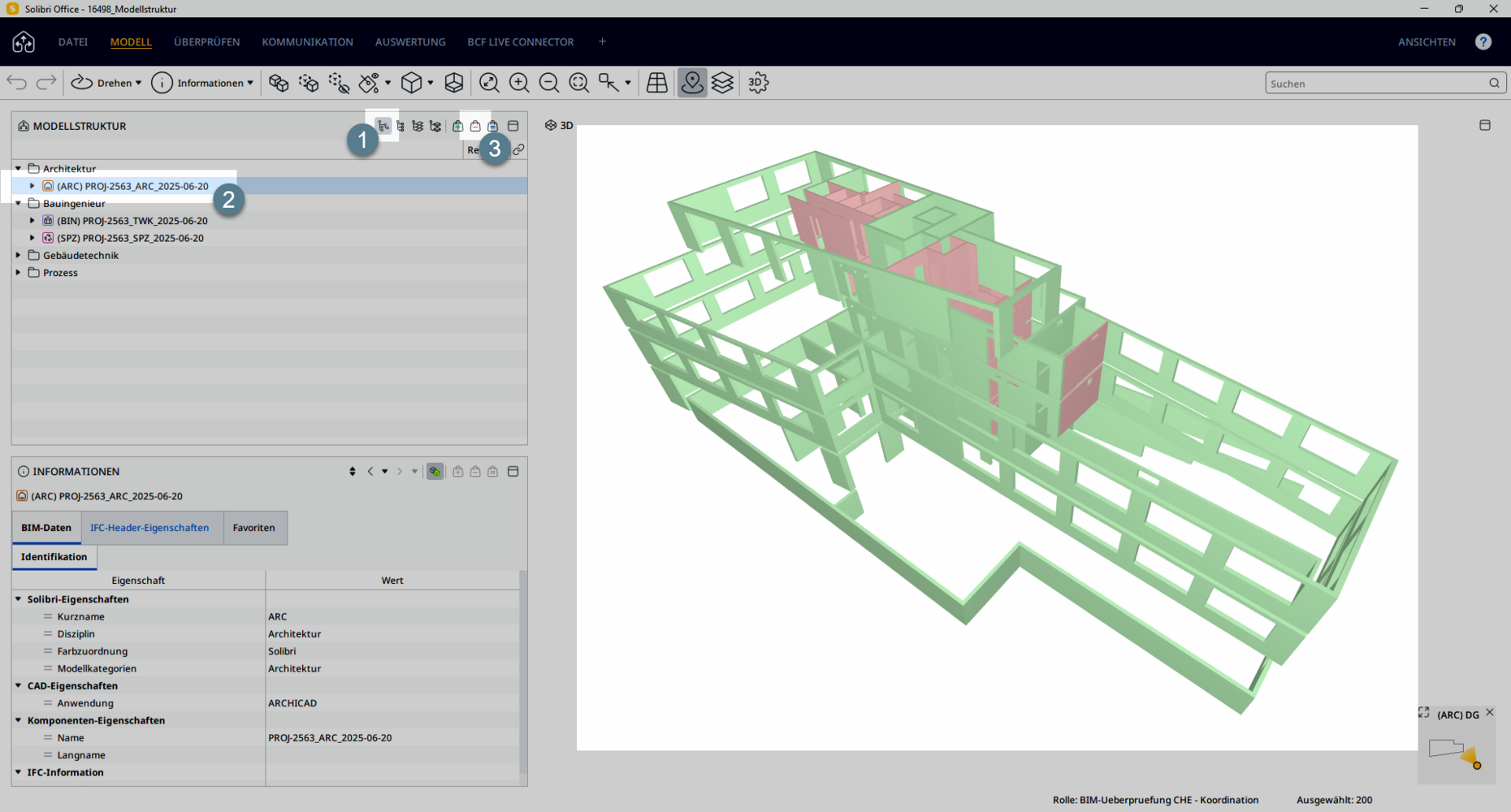

• Wählen Sie das ARC-Modell aus.
• Klicken Sie auf das rote - Symbol.

Das ARC-Modell wird nun aus der Auswahl entfernt.

In der 3D-Ansicht werden nur noch die Wände des BIN-Modells angezeigt.

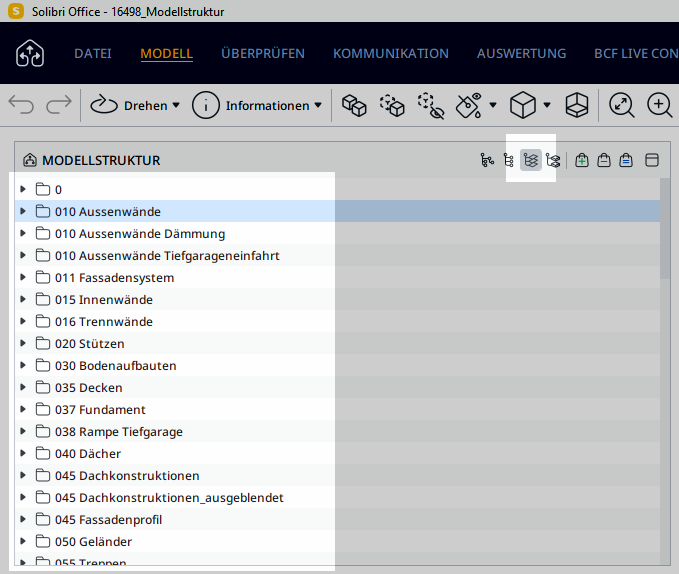

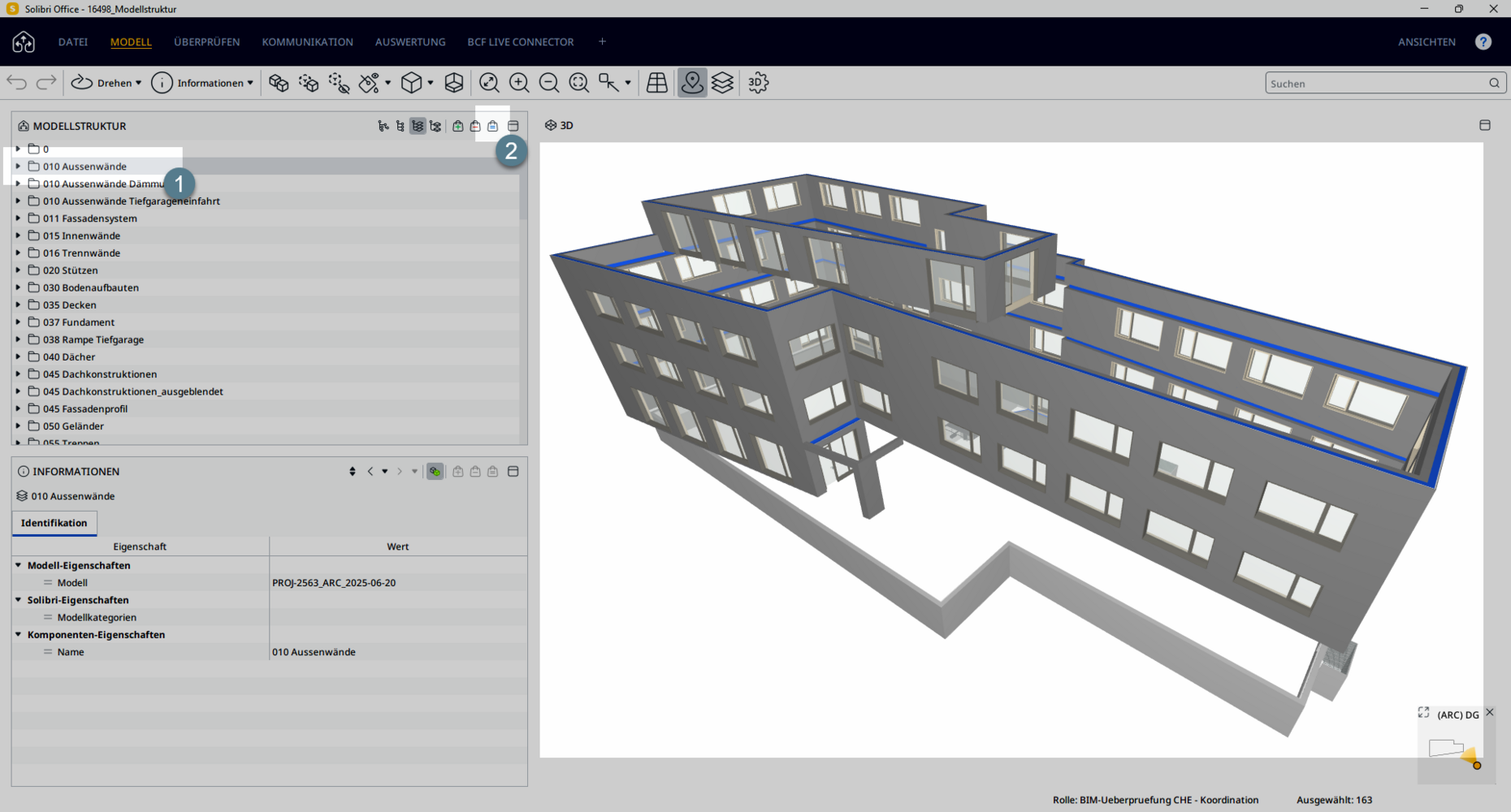

• Wählen Sie den Ordner 010 Aussenwände aus.
• Klicken Sie auf das blaue = Symbol.

In der 3D-Ansicht werden nun alle Komponenten eingeblendet, denen die Ebene 010 Aussenwände zugewiesen wurde.

Beim genaueren Betrachten des 3D-Modells fällt auf, dass auch Türen und Fenster dargestellt werden. Dies liegt daran, dass Türen und Fenster nicht unabhängig modelliert werden können – sie benötigen stets eine Wand als Mutterelement. Entsprechend übernehmen sie automatisch die Ebene, die der zugehörigen Wand zugewiesen wurde.

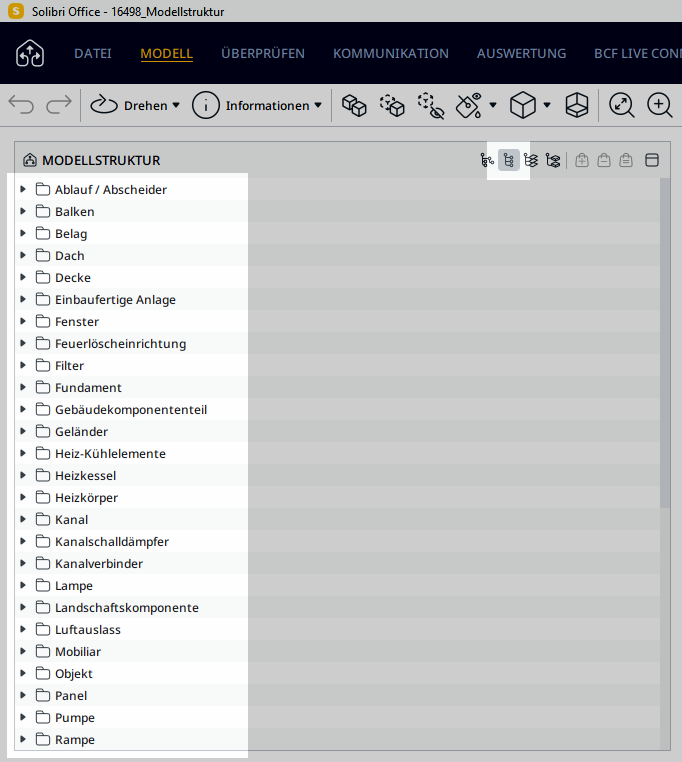

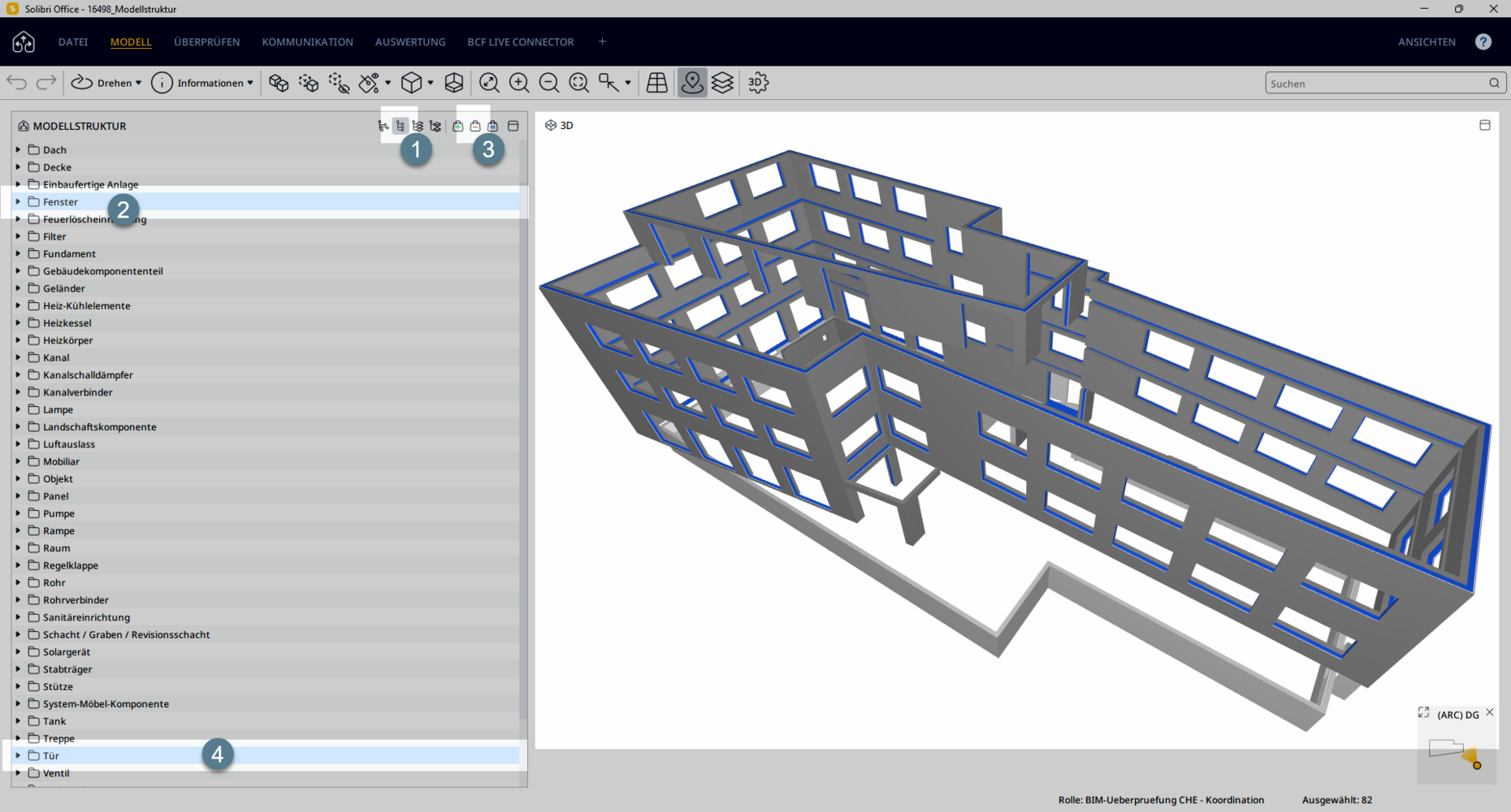

• Wechseln Sie zur Komponentenhierarchie.
• Wählen Sie den Ordner Fenster aus und klicken Sie auf das rote – Symbol.
• Wählen Sie anschliessend den Ordner Tür aus und klicken Sie nochmals auf das rote – Symbol.

In der 3D-Ansicht werden nun die Türen und Fenster, die der Ebene zugewiesen sind, ausgeblendet. Sichtbar bleiben nur noch die Wände, welche die Ebene 010 Aussenwände verwenden.

Vereinigte Geschosse

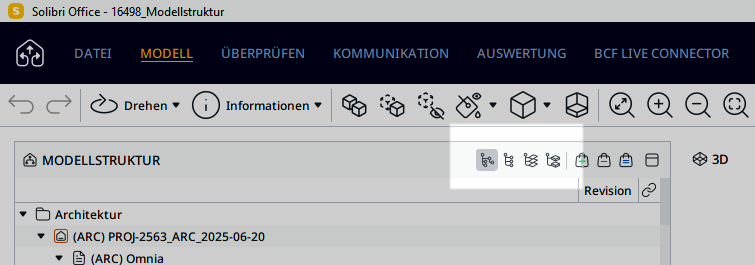

Als vierte Option steht die Ansichtsart Vereinigte Geschosse zur Verfügung:

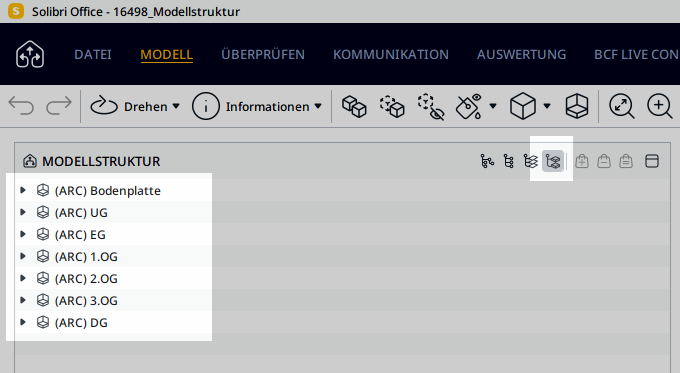

• Wechseln Sie zu Vereinigte Geschosse.

Diese Struktur funktioniert ähnlich wie die modellbasierte Hierarchie, mit dem Unterschied, dass alle Modelle des Koordinationsmodells in einer gemeinsamen Struktur zusammengeführt werden.

In den vereinigten Geschossen können weder das Gelände noch die Projektdatei selektiert werden – die Ansicht beginnt direkt auf der Ebene der Geschosse.

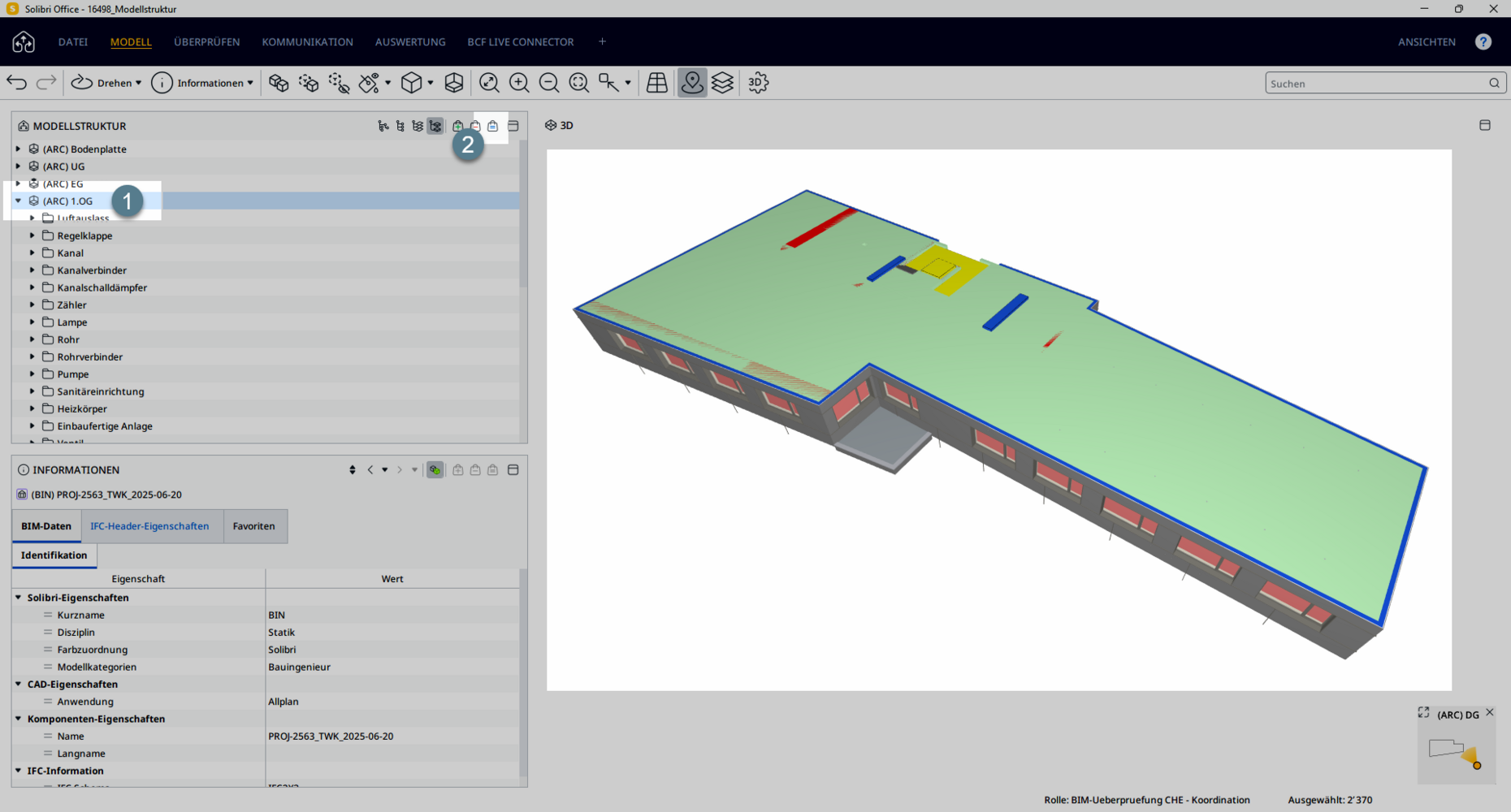

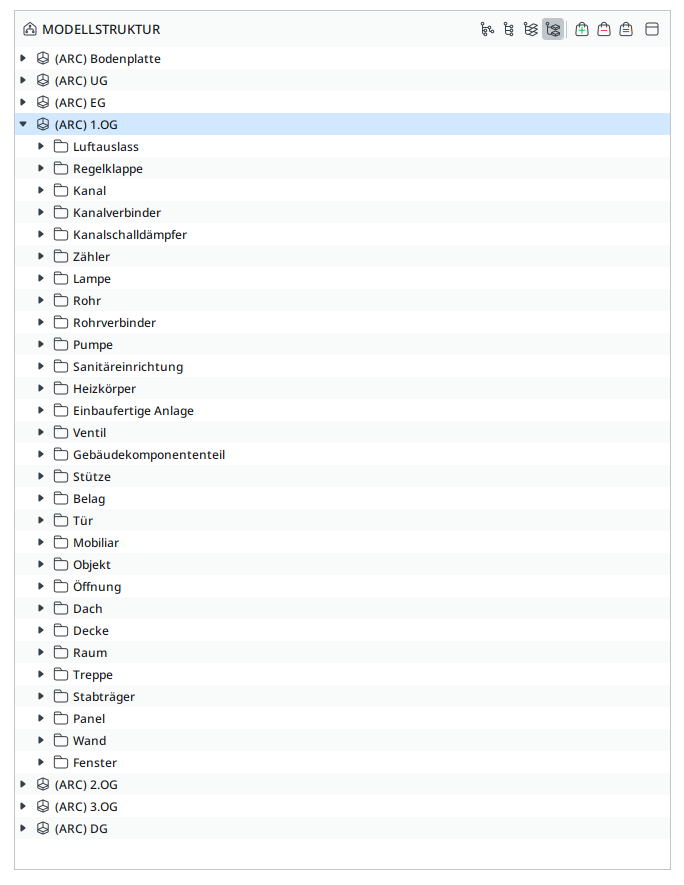

• Öffnen Sie die Modellstruktur des Geschosses 1.OG.

Innerhalb dieser Geschosse sind die verschiedenen Komponentenarten aufgelistet.

• Klicken Sie als Nächstes auf das blaue = Symbol.

In der 3D-Ansicht wird nun ausschliesslich das 1. Obergeschoss (1. OG) dargestellt – jedoch mit einem wesentlichen Unterschied zur modellbasierten Darstellung:

Es werden alle im Projekt enthaltenen Modelle gleichzeitig angesteuert.

Dies erkennen Sie beispielsweise daran, dass die Decke über dem 1. OG des Bauingenieur-Modells die freie Sicht ins Geschoss teilweise verdeckt.

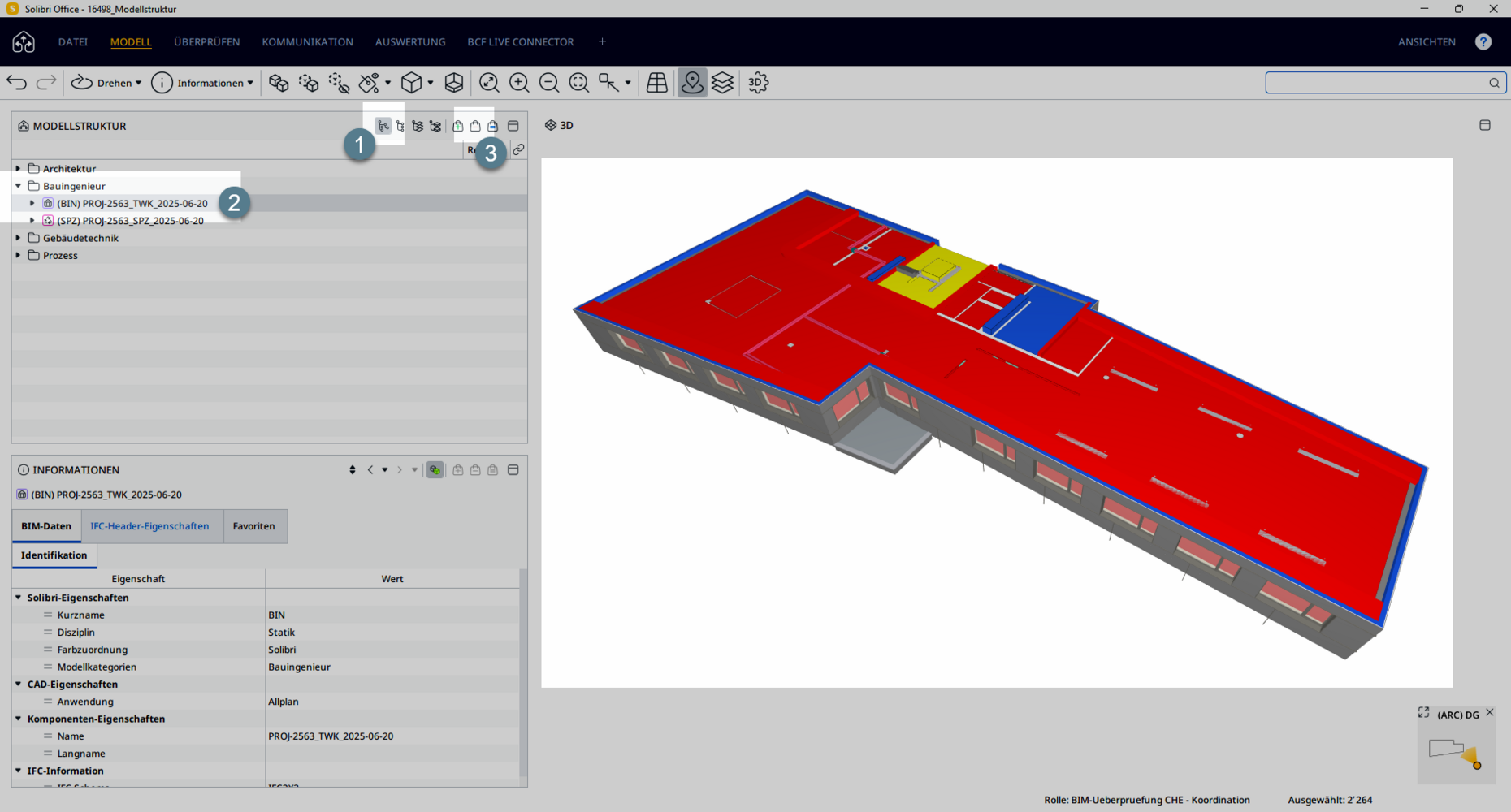

Aus diesem Grund soll das BIN-Modell ausgeblendet werden:

• Wechseln Sie zur modellbasierten Darstellung.
• Öffnen Sie die Modellkategorie Bauingenieur.
• Wählen Sie das Modell mit dem Kurznamen BIN.
• Klicken Sie auf das rote - Symbol.

Als Resultat wird das BIN-Modell aus der 3D-Ansicht entfernt. Allerdings verdecken nun die Räume die Sicht ins Geschoss.

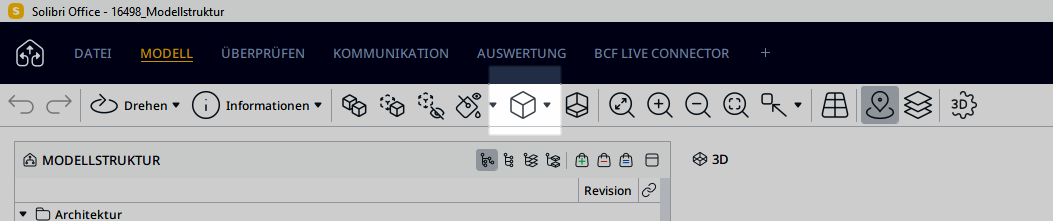

Damit die Sicht auf das Geschoss freigelegt wird, sollen auch die Räume ausgeblendet werden:

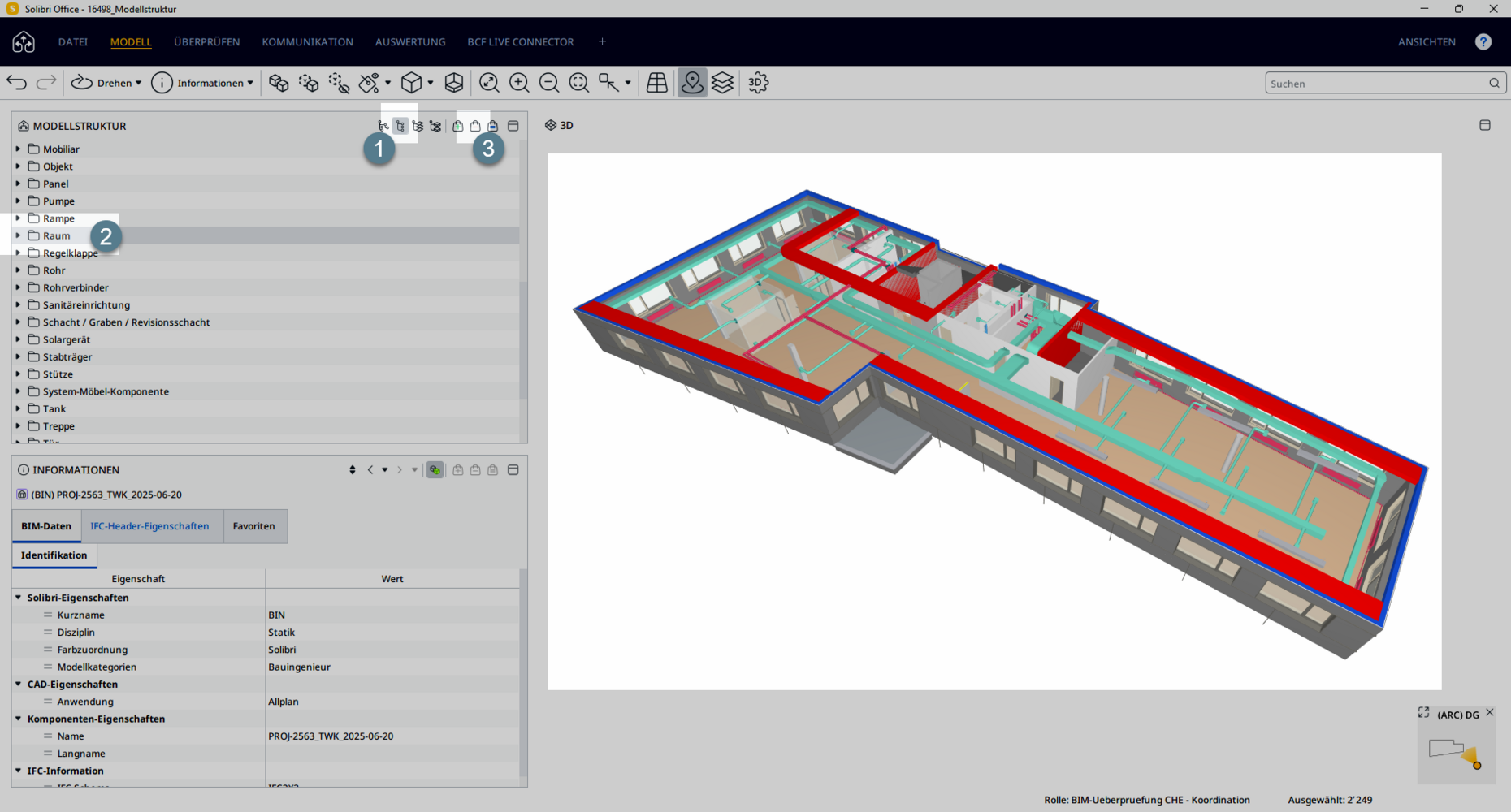

• Wechseln Sie zur Komponentenhierarchie.
• Wählen Sie den Ordner Raum aus.
• Klicken Sie auf das rote - Symbol.

In der 3D-Ansicht sehen Sie nun das ARC-Modell zusammen mit allen Haustechnikmodellen, den Sperrzonen und den Aussparungsvorschlägen.
